| 今回のターゲット！ ---- NEC PC-TV454 |
| このディスプレイ・・・、 俗に言うディスプレイＴＶと言うヤツで、パソコンを置くスペースが勿体ないと言う人達御用達 ・・・だったものである。 つまりは、ＴＶも写るディスプレイ・・・と言うわけだ。 しかし、このモニタ・・・ただ者ではない！！ 入力系統を見てみよう・・・。

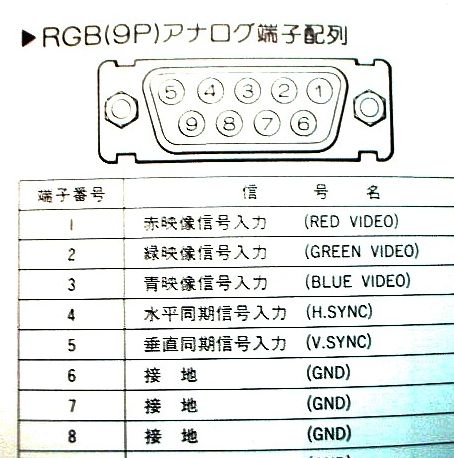

VHF同軸ケーブル 、 UHFフィーダー線 、 デジタルRGB 、 アナログRGB（9PIN） アナログRGB（15PIN） 、 コンポジット入力 x2 、 Ｓ映像 、 RGBマルチ・・・ 実に多種多様である。 対応周波数も、15.98kHz 、 24.83kHz 、 31.5kHz 、 32.84kHzと、多様 実は我が輩の所持しているPCの１つに「MZ-2500」がある。 懐かしくて仕方なく、周波数が24.83kHzなのでケーブルを自作して接続した・・・。 ・・・壊れた(--; どうやら配線の間に挟んだ変換器を間違えたらしい・・・、 MZは非常に古い機種なので・・・出力信号の普段使用されないピンに「＋５Ｖ」が出ている。 これが、入力されてしまったのが故障の原因だ。 故障した瞬間は驚いた。 ディスプレイ全面の入力周波数を示すLEDが、Nomal → 24kHz → 31kHzと１秒ほどの間 カチャカチャ言ったと思ったら・・・、以後どんな機器を接続しても、 画面が流れてしまう・・・。 垂直同期を調節すると一時期は直るのだが、直ぐに流れ出してしまう。 ・・・これはイカン！ と、修理を決意したのであった。（実は、結構お気に入りなのだ）

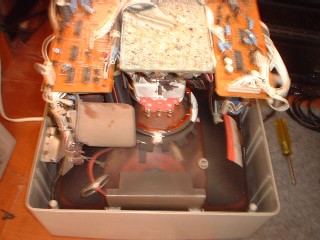

正面に見えるのが・・・ズバリ、ブラウン管である。 コンセントをハズして作業するのは基本中の基本！ TVの内部は高圧部が多く、最近のTVは電源が切れていても一部の回路には電源がきているので ショートなどさせれば・・・当然壊れてしまう。 それでは、ブラウン管を包み込むようにしている基板を外す。
下に見えるのは高圧部品の固まりと言ってもよい むやみにヴォリュームをひねるのは・・・よくない（だれもやらないだろうが・・・）

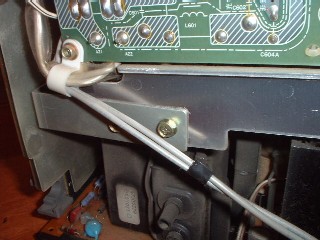

外れない様なら配線を確認しよう。 ケーブルを断線させるような事になるのだけはさけた方が良い(^-^;

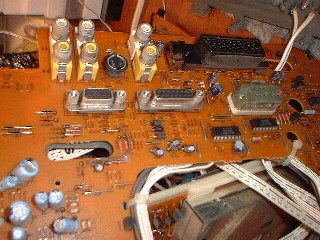

基板から端子がにょきにょき生えている感じである。
ここで、我が輩は懲りずにまたケーブルを自作した（これは成功）

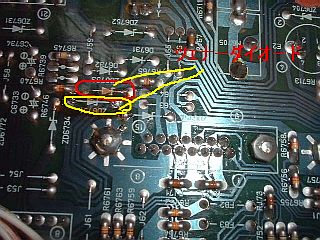

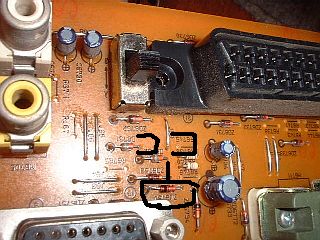

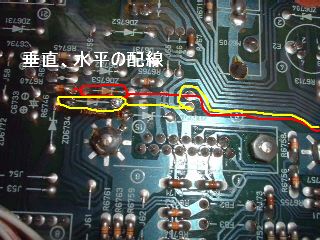

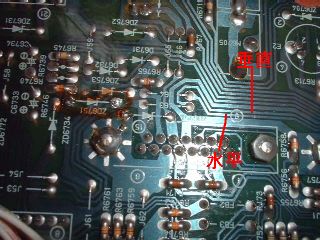

記号としては、矢印の先に卍もどき(?)が付いたような形の物である。 こいつの役割としては、一定方向にのみ電気を流す性質がある。 電気を流す量を制限出来る（たとえば5Vまでに7V入力が来ても5Vにしてしまう） ゲルマニウムと考えられる・・・比較的低い電力に対して使用するものである。 ・・・と、つづってはみたものの、 結局調べるにはテスターで導通を確かめてやれば良いのだ。 テスターは黒い棒の方から「＋」が流れるので、 赤を部品の帯線のある方へ 黒を部品の帯線の無い方へ・・・これで、導通があるハズである。 黒を帯線のある方へ 赤を帯線のある方へ・・・これで、導通が前より減っているか、全くないハズである。 どちらも導通が無い場合は ＝ オープン どちらも導通が有る場合は ＝ ショート・・・どちらも故障である。 私の場合は、この時点でどちらにテスター棒を当てても導通があった、 さらに詳しく調べるには、疑いのある部品を鏝で基板から外し、再びテスターを当てる。 基板に付いたままの測定では、どこかの回路をつたって電流が流れてしまい 思った通りの測定結果にならない場合があるからである。 そして、測定した結果が変わらないようであれば・・・部品を交換！ ・・・これで、このディスプレイの修理は終了したのだった・・・。 |
 |
| そして今回はコレ ---- USBキーボード |

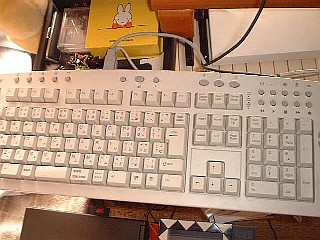

| 自作機に使っているキーボードである。 Windows98用のマルチメディアキーボードでWin2kで拡張キーは一切効かないが、 結構気に入っている。 ・・・しかし、問題はUSBの位置だ、 左右ではなく、背面に来ているのが問題なのだ。
自分は、普段から背面のポートに、マウスとデジカメのケーブルを接続している。 ケーブル長の問題でキーボードを不安定な位置に置かなければならなくなっていた時期があり ついぶつかって落としてしまった・・・。 それからしばらくして気づいた事が、 ・・・ん？、マウスのカーソルが無いぞ？？ 背面ポートの刺す位置を変えてみた。 おっ・・・出た出た ・・・で、元に戻すと。 ・・・消えた(--; 極度の不安にかわれて分解してみると・・・ ガーン！！！ ハブの基板が３つに・・・、ポケットの中のビスケット状態 さすがに断線してしまったものは仕方がないので、鏝で新しく線を張って 割れた部分は接着剤で固定した。
少々不安もあったが、これ以上はどうしようもないので閉じてテストをしてみる・・・ ・・・お〜・・・動いた動いた。 ・・・と、言うわけでキーボードの修理は終了♪（＾−＾ |
