7MHzCW帯受信機(PIC12F629サウンド式周波数カウンタ_チップを含む)のキットです。
左図の写真のプリント基板等の部品が付属します。
・基板(本体) 75x100mmx1.6t。
・基板(PIC12F629周波数カウンタ)生基板 20x30mm。
・プリント基板は海外基板メーカに発注し製作したものです。表側のみシルク印刷があります。
・10Kコイルのうち、1個(ANT接続用T10)は分解・巻き直しが必要です(そのまま使用ではなく、FCZコイル同等品に巻き直します)
・7Lコイルは、必要数4個に対し、5個梱包しています。が、余剰1個の7Lコイルは、キットによっては、2次線が断線しているものがありますが、ご承知おきください(表面にX印を付しています)
・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、細めのやに入り半田、ピンセット、虫メガネが不可欠です。
・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇(K10)7MHzCW Radio基板付キット 製作マニュアルのダウンロード
◇製作記事へ。

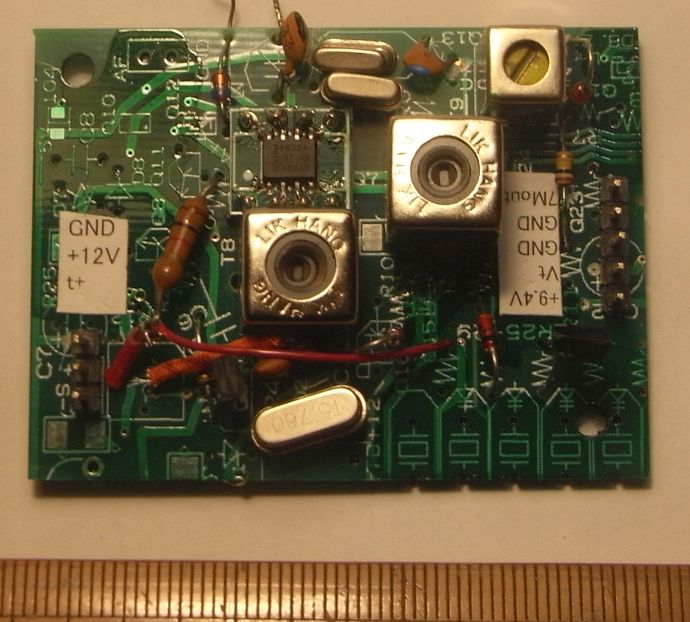

左の写真が、完成基板です。
・一部部品がキットとは異なるものもあります。
周波数カウンタ部は、下の写真のように 、生基板20mmx30mm上に立体組立します。
