基板サイズ　75mmx 100mm。

LPF回路は、左写真基板の左より、28MHz用、21MHz、14MHz、10MHz、7MHz用の5回路 。

　Relayは、秋月で販売されている
12V 1C接点容量2A; 946H-1C-12D」、
または、
　 接点容量1A;　「Y14H-1C-12DS」 が使える。
左は、両relayを混在して使っている（手持ちの関係で）

基板サイズ　22mmx 24mm。
LPFと一緒に作ったPeak電力モニターです。

通常の電力計では、SSBで運用すると、指針は2〜3割しか振れません。ついついマイクVRを上げ過ぎ、スプラッタをまき散らしてしまいます。それを防ぐためのピーク指示電力計です。

Peak電力モニターの回路図・動作原理を以下に示します。

　ピン�@(LM358 Pin3)には、RF電力の検波電圧を入力する。　例えば、その電圧波形のピーク値が2Vであったとする。

　ピン�Bには、ピン�Dの出力電圧が加えらているので、OPｱﾝﾌﾟのｲﾏｼﾞﾅﾘｰｼｮｰﾄ機能により、ピン�@と同一電圧となるように、OPｱﾝﾌﾟは動作し、�@、�C、�D、�Bは、2Vとなる。

入力波形電圧値が下がった場合でも、ピン�Cには、時定数　1.36secの抵抗ｺﾝﾃﾞﾝｻが接続されているので、ある時間幅で2Vを保持する。右側LM358-bは、利得１の電圧ﾌｫﾛﾜｰで、ピン�Cの電圧は、そのままﾋﾟﾝ�Dに現れるので、モニター出力は、2Vのままとなる。（即ち、ピーク値ホールド となる）

入力波形が急峻に下がった場合に、問題となるのが、ダイオードD1のリカバリー特性である。一般的にダイオードは、順方向電圧でON状態のとき、逆方向電圧がかかるとOFFとなるが、そのときに、すぐに電子の流れがとまらずに、時間遅れを生じる。　これがリカバリー遅れで　1N4148の場合、データでは、4nsecとなっている。短い時間ではあるが、ピン�Cの抵抗ｺﾝﾃﾞﾝｻで保持されている電圧が、ショートされてしまう。
これを緩和するのが、D2ダイオードで、ピン�Aの電圧が急峻に下がるときに、ピン�Bの電圧も一緒に引きずり込み、ピン�@とピン�Bの電位差があまり生じないようにして、急峻な変化を緩和している。

LPFのｺﾝﾃﾞﾝｻとして、理想的にはﾃﾞｨｯﾌﾟﾏｲｶを使うと、耐圧も250V以上あり、良質なｺﾝﾃﾞﾝｻなので、性能のよいLPFができあがる。　しかしながら、単価が200円ほどかかってしまう。

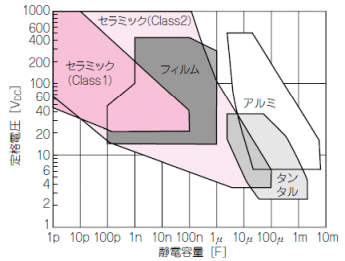

本機では、セラミックコンデンサを採用した。　このとき注意しなければならないのが、左図(出典:トラ技2005年4月)のとおり、セラミックには、Class1(低誘電率系:誘電体：酸化チタン系など) と　Class2(高誘電率系:誘電体：チタン酸バリウム系) があることで、Class1は、それなりにｺﾝﾃﾞﾝｻのRF性能があるが、Class2は、小型・高耐圧・高容量という特長を有しているが、RFに使うと損失が大きく使い物にならない。
理想的なコンデンサは、電流と電圧の位相が正確に90°ずれ、ｺﾝﾃﾞﾝｻ内部でのエネルギー損失はないが、Class2は、位相のずれ｛誘電正接（tanδ）という｝が90°から外れて、ｺﾝﾃﾞﾝｻでｴﾈﾙｷﾞｰを損失してしまう。

左のｾﾗﾐｯｸｺﾝﾃﾞﾝｻが昔の真空管時代からあったClass1で、右側がClass2である。普通に市場に流れている50V耐圧のｾﾗﾐｯｸで0.01uF以下のものは、このClass1に属する。
右側のClass2は、耐圧が2kVとか、3kVとか、1kVと表記がある。
高耐圧なので、1kWの通過電力まで耐えうる、と思い込み、高圧ｺﾝﾃﾞﾝｻを購入して、7MHzLPFを作り、実際に10Wを通過させたところ、出力が5Wしか出てこない。 5分ほど経つと、ｺﾝﾃﾞﾝｻは手で触れないほど発熱してきた。最初は、その原因がまったくわからなかったが、ｲﾝﾀｰﾈｯﾄwebを検索調査した結果が、上記の結論となった。

入力に10Wを入れ、LPF通過後の出力を測った。
LPF前後のRelay および前後の接続ケーブル(1.5D2Vx200mm x2本)の損失も含む。

通過損失は、0.2 -0.5dB であった。

2次高調波の遮断特性は、LPF全バンドともに　40dB以上。 RF Push-Pull Ampの特長として、2次高調波は抑制されるので、LPF組込リグの2次高調波は、50dB以上抑制される。
