１．水晶ｘ７段ﾗﾀﾞｰﾌｨﾙﾀｰで　可変容量ﾀﾞｲｵｰﾄﾞ(裏側ﾊﾟﾀｰﾝへ表面実装)により通過帯域巾を変えられる。2.4kHz幅,及び　1kHz幅

２．プロダクト検波部局発は、二つの12MHz Xtalの発振周波数を可変して、
USB/LSB/CW に対応（左下の水晶二つ）。

3.RX IF Ampは、2SK241x3段で、IF基板端で　-130dBm(0.1uV 50Ω)の感度がある。

SSB DBMとして　SN16913Pを使用。

2SC1815 Mic Ampにより、ECM出力10mVrms 4mVrmsを増幅しDBM入力(-24dBm -17dBm at 600Ω)。
DBM変換利得(+5dB) + IF Amp J310増幅利得（+16dB +7dB）により
基板端で-5dBm -12dBm出力を得ている。

2SC1815エミッタ抵抗を50Ωから400Ωに変更すると 増幅率Av≒1 となり、外部に別途マイクアンプを付け、60mVrms 100mVrmsとなるような　AF信号を入れることにより、お気に入りのマイクを使うこともできる。 ﾀﾞｲﾅﾐｯｸﾏｲｸを直接接続する場合は、マイク出力≒1.5mVで　TRエミッタ抵抗を10Ω1Ωとし、Av=35 66倍として使う。

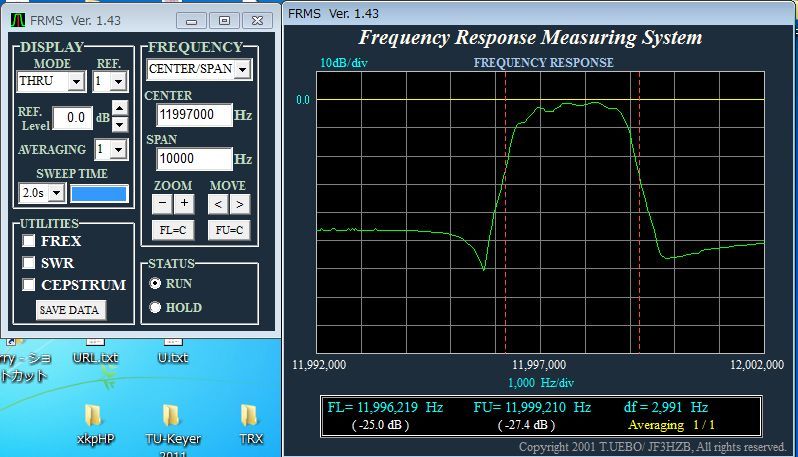

可変容量ﾀﾞｲｵｰﾄﾞ電圧=12Vで、通過帯域巾　2.4kHzBW(SSB用)。
通過損失≒-3dB

USB,LSBのｷｬﾘｱﾎﾟｲﾝﾄは、平坦部から-20dB下がったポイント。

KP6リグ電源電圧を13.5Vとすると、可変容量ﾀﾞｲｵｰﾄﾞ電圧も13.5Vとなり、帯域が広くなりすぎるので、可変容量ﾀﾞｲｵｰﾄﾞ供給電圧にﾂｪﾅｰﾀﾞｲｵｰﾄﾞRD13-14Vを取り付ける（基板に取付パターンあり）。

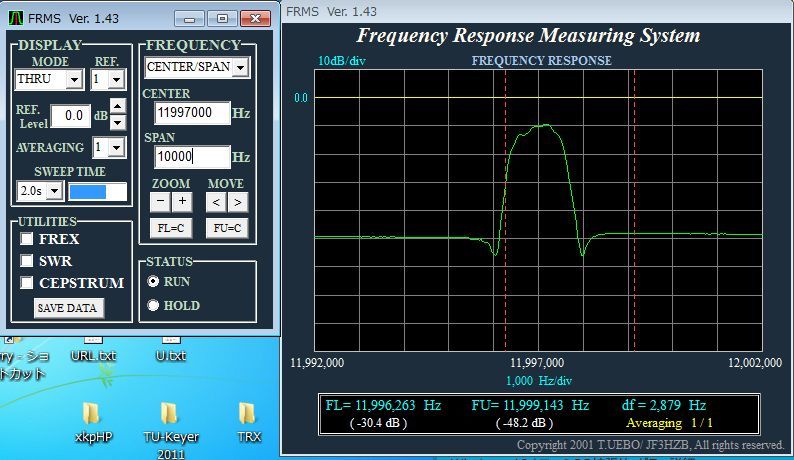

可変容量ﾀﾞｲｵｰﾄﾞ電圧=0.8Vで、1.0kHzBW(CW用)。

電圧を更に下げると、帯域幅は狭くなるが、通過損失が急激に増えるので、1.0kHzBWで妥協した。

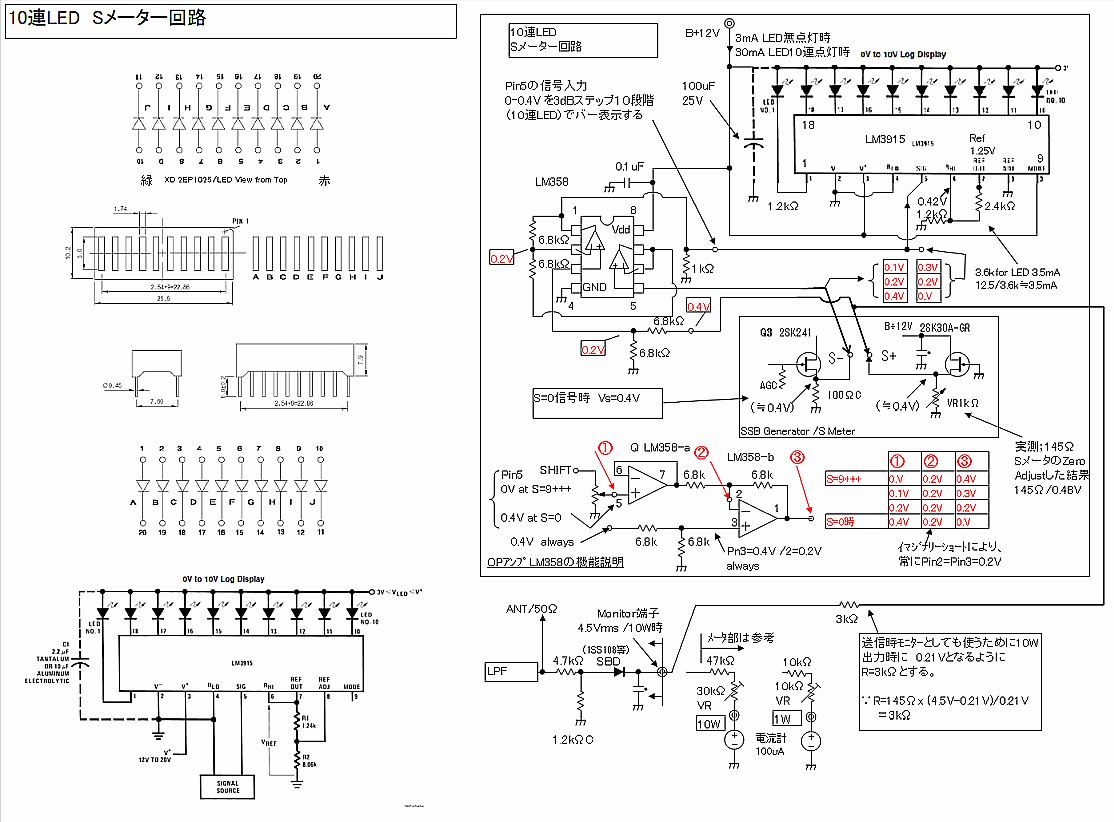

Sメーター
蛇の目基板43mmx 18mmに組み立てた。

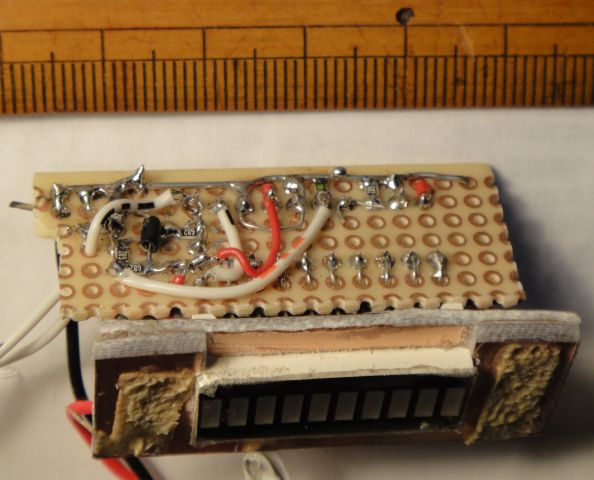

左写真；裏側。パネルには両面テープで貼り付け。

右写真；表側。LM358が左側、右側はLM3615　

オリジナルは、やはり、アナログチックなSメータ。入力電圧、0−0.42VをGen基板のSﾒｰﾀ端子より取り出す。　また送信時には、LPF出力側モニター電圧を加え、送信出力モニターとしても使う。

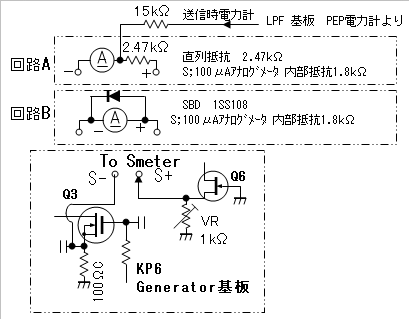

　回路A；100uA(DE-550、内部抵抗1.8kΩ)に直列抵抗2.47kΩで接続。
信号強度S3以下はﾒｰﾀｰが振れないが、S3〜S9+40dBを　フルスケールで表示。

　回路B;100uAﾒｰﾀにSBD(1SS108)を並列接続。
S9+以上は、圧縮されてしまうが、S0〜S9をフルスケールで表示。電流計振れ幅の実測は、下記。

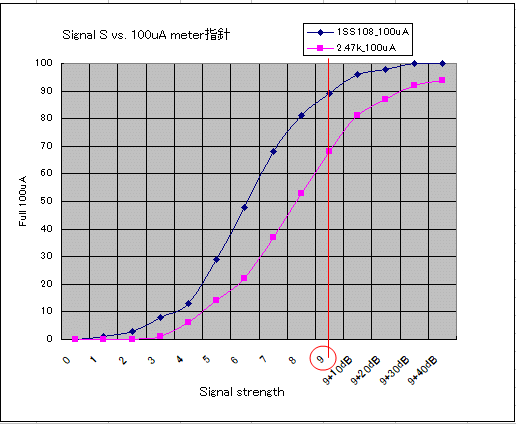

信号強度 vs.電流計振れ幅。7.05MHz信号をANT端子に入力し、メータ振れ幅を実測した。

横軸は、信号強度で
　S0(-127dBm)〜S9(-73dBm)〜S9+40dB(-33dBm)。

縦軸は、100uA電流計の振れ幅。

赤色グラフは、上記の回路Aで、
紺色グラフは、回路B。

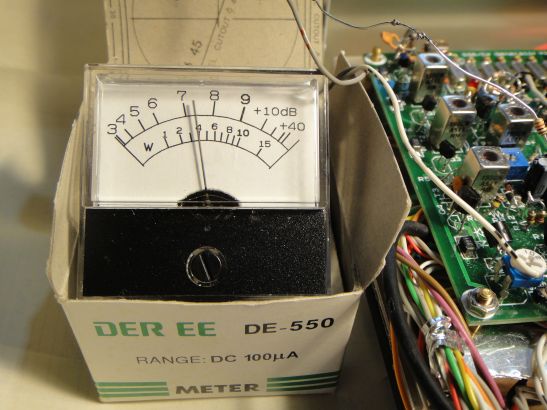

上記の回路AのSメータースケールを貼り付けたSMeter

信号強度；S3〜S9+40dB
および、Power計；0〜20W

◇ﾒｰﾀｰDE-550用　目盛りスケールのダウンロード
PDFファイルを印刷して　両面テープで、メータ目盛りに貼り付ける。
