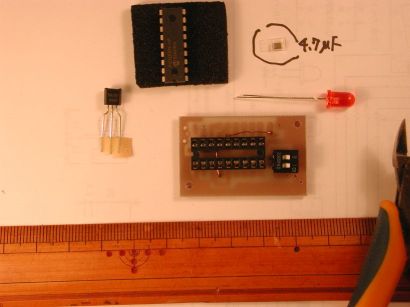

最初に 基板上のジャンパー線を２本配線（細い線、UEWｴﾅﾒﾙ線φ0.26等使用）し、そして DIPのICソケット、DIP-SWを取り付けます。
（ジャンパーの上に ICソケットがかぶりますので 順番を間違えないように）
最初に 基板上のジャンパー線を２本配線（細い線、UEWｴﾅﾒﾙ線φ0.26等使用）し、そして DIPのICソケット、DIP-SWを取り付けます。
（ジャンパーの上に ICソケットがかぶりますので 順番を間違えないように）

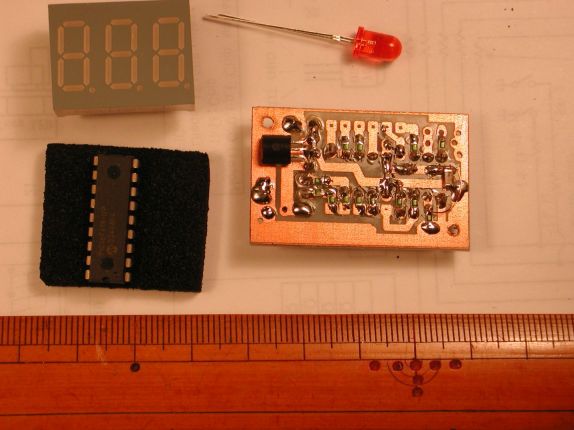

次に 基板裏のチップ部品（1kΩ、0.1μF、78M05）を取り付けます。
パターン ランドで穴が貫通しておらず、パターンの中抜きになっている箇所は、後で７セグLEDの半田付けする箇所ですので、現時点では、半田が流れ込まないようにします。
・PIC-Pin2 (RA3)には、ADコンバータのベースとなる Vref+電圧を与えます。B+5Vとの間でｼﾞｬﾝﾊﾟ線を空中配線しておきます

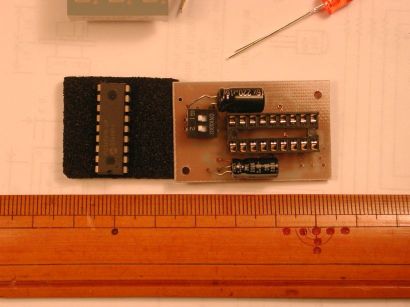

次に 基板表面の 電解コンデンサ（+/-の極性、耐電圧を間違えないでください）、10kΩ を取り付けます。

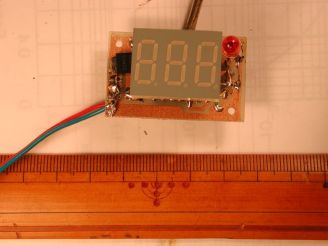

(左写真)；最後に 基板裏面に 3連7セグメントLED（パターンランド穴なし中抜きの中心に合わせます)、φ5ｍｍ赤色LED を取り付けます。
右は、側面View。
電源を供給して、B+5Vを測り、5.0Vからの誤差がある場合は、PIC-Pin2 (RA3＝Vref+電圧）へのジャンパー線の抵抗値の調整をします。
・7セグメントLEDの 各エレメントa,b,c,d,e,f,g,Dpへの電流制限抵抗値は、キットでは330Ωですが、これは、1kΩ〜500Ωでも十分な輝度があります。消費電流が少なくなります。

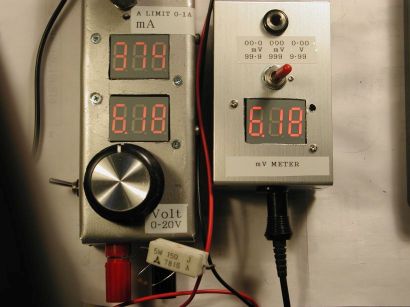

・上左の写真の 左側の6.18Vが1kΩ、その右側が500Ωの輝度状態です。写真ではあまり差がわかりませんが。

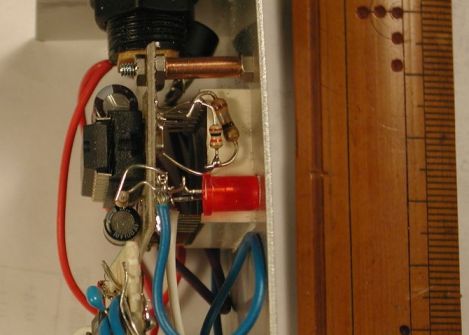

・LED電圧計のケースへの実装方法は、右の写真をご覧ください。M2x20mmのビス、間隔筒（銅パイプφ3ｘ10.5mmにカット）、ナット3個を使い固定します。対角で２箇所固定。銅パイプφ3のカットは、竹ひご飛行機のニューム管を切るのと同じ要領で、カッターの刃先の下側で転がすようにしてカットします。
