マイコンチップPIC16F819 9桁LED数字表示器のプログラム済みのPICチップ(下の付属部品を含む)です。
2011.7・・_v0
2011.9・・_v1・・3桁LEDx3連用プリント基板化。最上位駆動IC変更PIC12F629→74AC00(SOP)。

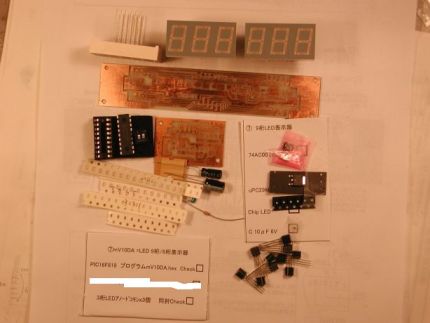

上記(キット7)のPIC16F819プログラム済みx1個に 左図の写真のプリント基板等の部品が付属します。
・基板(PIC16F819用) 40x26mm。
・基板(LED3桁x3連用)125x24mm。
・プリント基板は、時間の余裕のあるときに、アマチュアが製作したものです。シルク印刷はありません。またパターン面の荒れもあります。
・注意は、していますが、穴あけ忘れがある場合もありますのでその場合は、ご容赦ください。
・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセットが不可欠です。

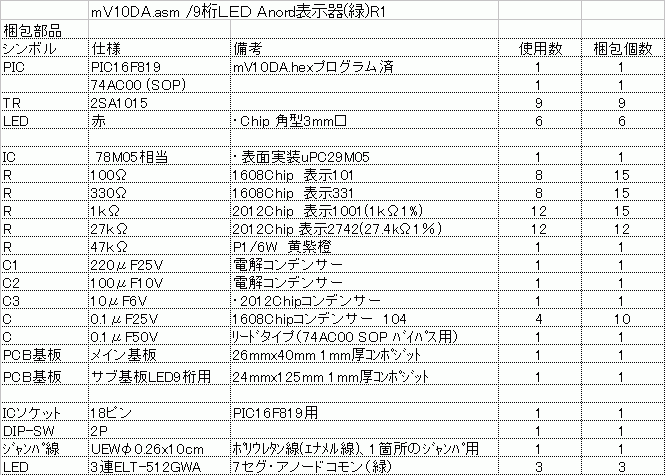

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇LEDx9桁プリント基板付属の v1版製作マニュアルのダウンロード
◇製作記事へ。LEDx9桁が基板ではなく、空中配線のv0版です
◇旧Version0版製作マニュアルのダウンロード
上記は、基本の9桁LED表示器の部品のみです。 それ以外の 周波数カウンター検出部(PIC16F84A、PIC12F629等)の部品は含みませんので、別途ご準備ください。

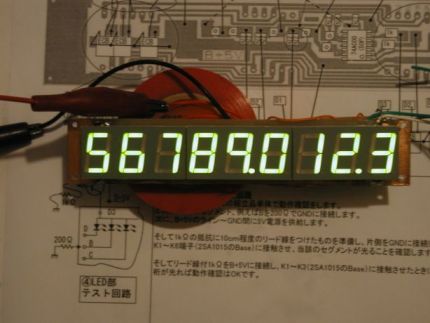

左の写真が、完成基板です。電源投入で56789.012.3 が表示されれば正常です。表示されないときは、誤配線があります。

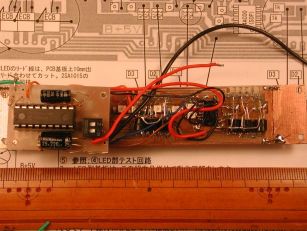

完成基板の裏側です。
