■   (K10)7MHzCW Radio基板付キット  ■

UP dated 2015.11.03

●(K10)7MHzCW Radio基板付キットの頒布

7MHzCW帯受信機（PIC12F629サウンド式周波数カウンタ_チップを含む）のキットです。

●頒布キットの付属部品　

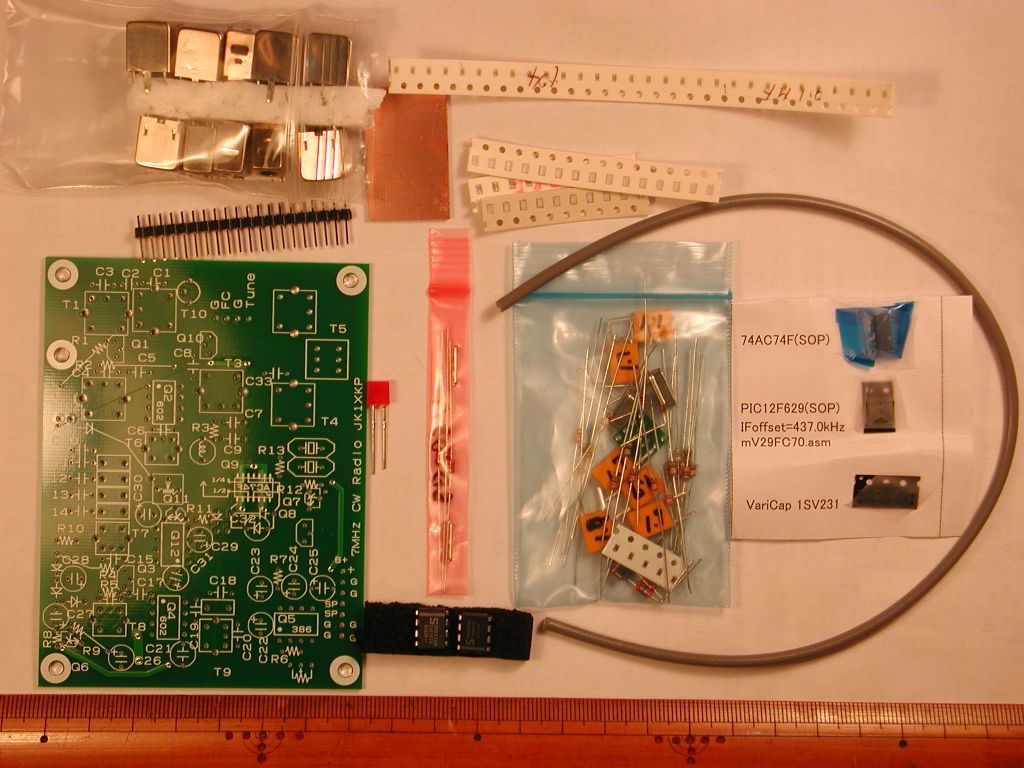

左図の写真のプリント基板等の部品が付属します。

・基板(本体)　75ｘ100ｍｍx1.6t。

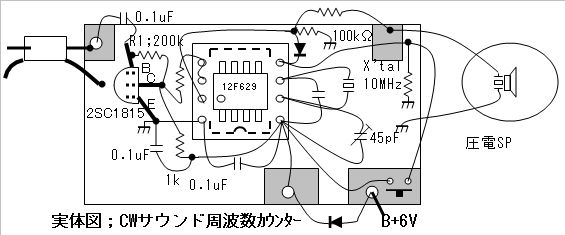

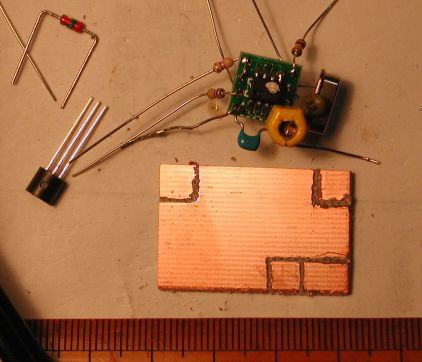

・基板(PIC12F629周波数ｶｳﾝﾀ）生基板 20x30ｍｍ。

・プリント基板は海外基板メーカに発注し製作したものです。表側のみシルク印刷があります。

・10Kコイルのうち、１個（ANT接続用T10）は分解・巻き直しが必要です（そのまま使用ではなく、FCZコイル同等品に巻き直します）

・7Lコイルは、必要数４個に対し、５個梱包しています。が、余剰１個の７Lコイルは、キットによっては、２次線が断線しているものがありますが、ご承知おきください（表面にX印を付しています）

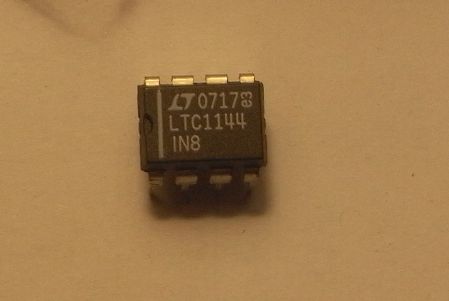

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、細めのやに入り半田、ピンセット、虫メガネが不可欠です。

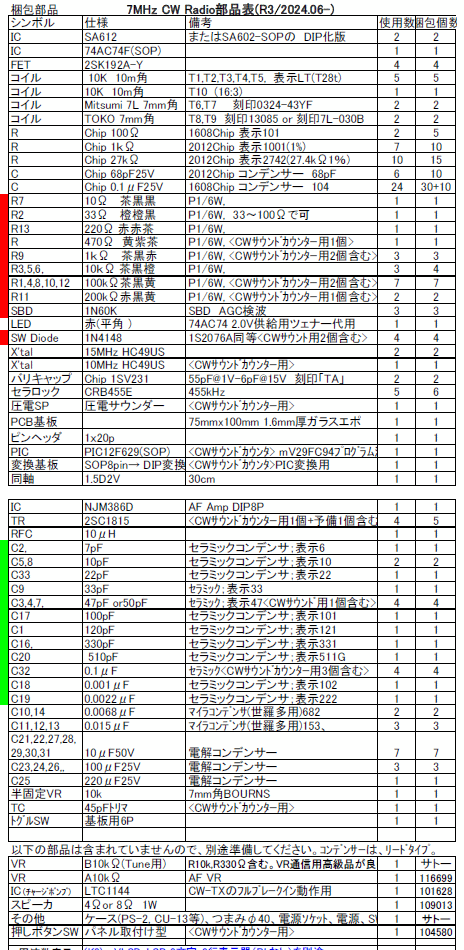

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇(K10)7MHzCW Radio基板付キット 製作マニュアルのダウンロード
◇製作記事へ。

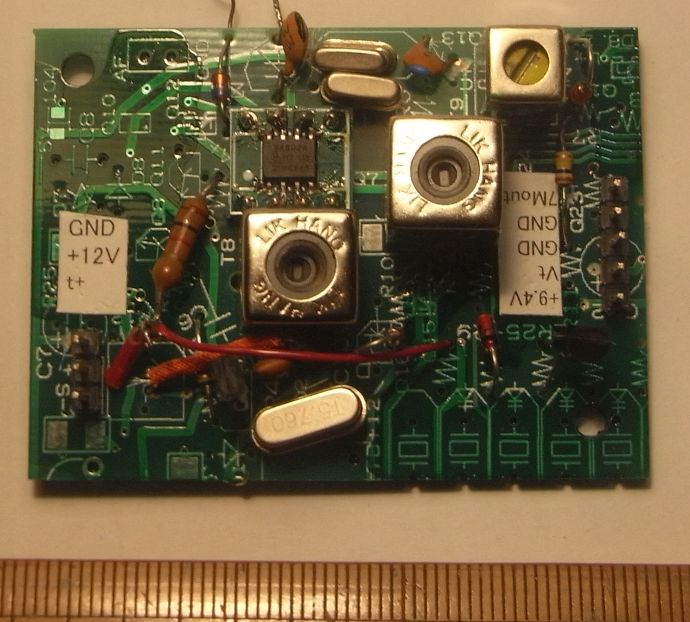

左の写真が、完成基板です。

・一部部品がキットとは異なるものもあります。
