●(OPTION-7)Auto-Calibratorキット (for 7MHz CW Radio & ﾌﾟﾘﾐｯｸｽ式 CW TX用）の頒布

(K10)7MHz CW受信機（Radio）と、(OP-6)プリミックス方式CW TXには、トランシーブ機能がないので、ボタン/ワンプッシュで自動的にｷｬﾘﾌﾞﾚｰｼｮﾝできる機能、Auto-Calibrator(基板31x93mm)キットです。

●頒布キットの付属部品　

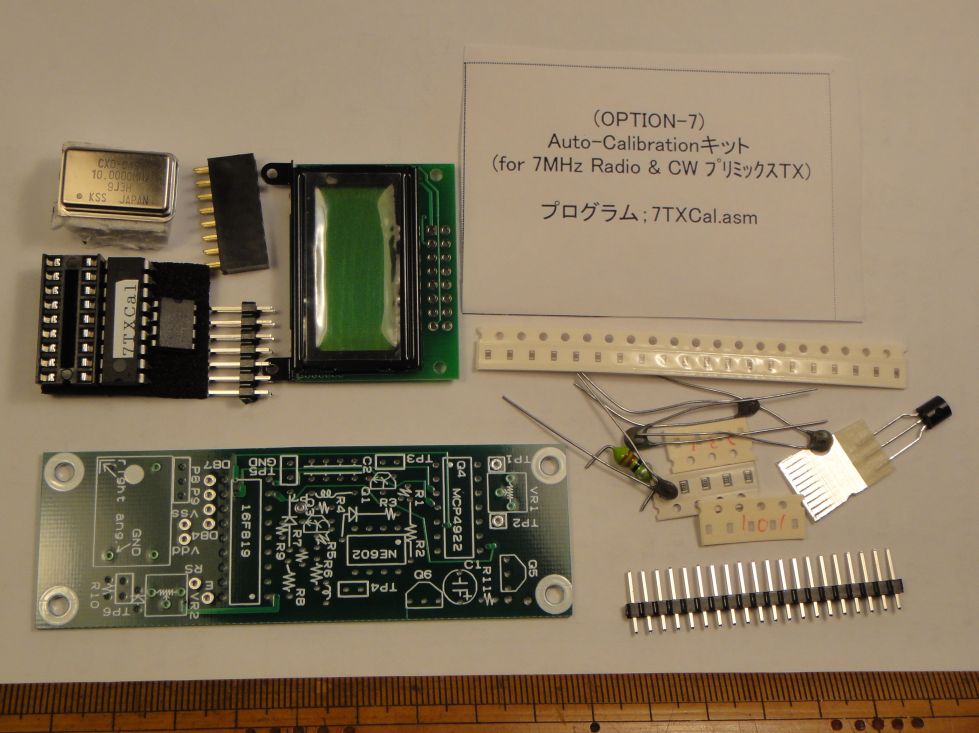

左図の写真のプリント基板と一部部品のみが付属します。
付属していない部品は、秋月電子や　サトー電気で入手できますので　別途準備してください。

・基板(本体)　31ｘ93ｍｍx1.6t。
・プリント基板は海外基板メーカに発注し製作したものです。表側のみシルク印刷があります。
　裏面（パターン面）の表面実装部品位置は、製作マニュアル.pdfに記載があります。

・付属のLCD用ピンヘッダは、14P(7x2)ですが、ソケットは、16P(8x2)です。余るﾋﾟﾝ穴は、木片（楊枝等）でつぶして、誤挿入を防止してください。

・PIC16F819のプログラムは、
(K10)7MHz CW Radio(受信機）と、
(OP-6)プリミックス方式CW TX　の周波数関係のときのみ使用できるプログラムです。　

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、細めのやに入り半田、ピンセット、虫メガネが不可欠です。

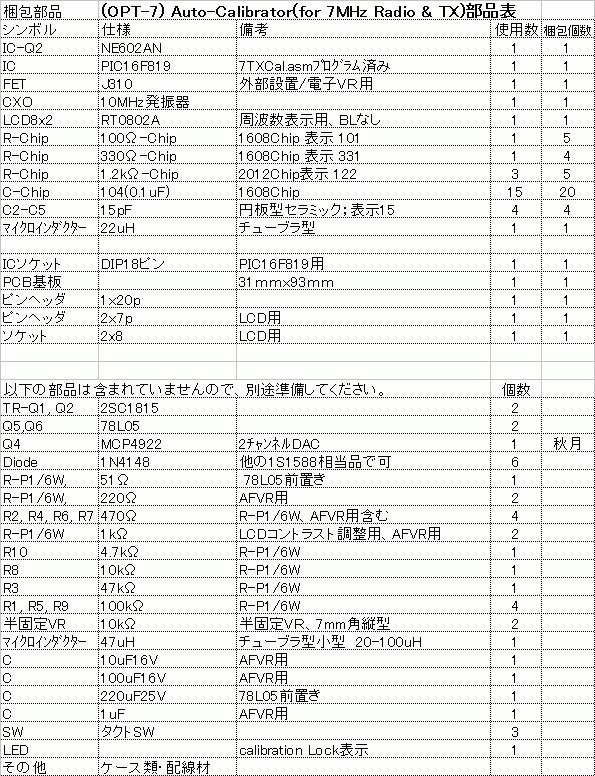

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇OPTION-7)Auto-Calibratorキット (for 7MHz CW Radio & ﾌﾟﾘﾐｯｸｽ式 CW TX用) 製作マニュアルのダウンロード
 ◇製作記事へ。

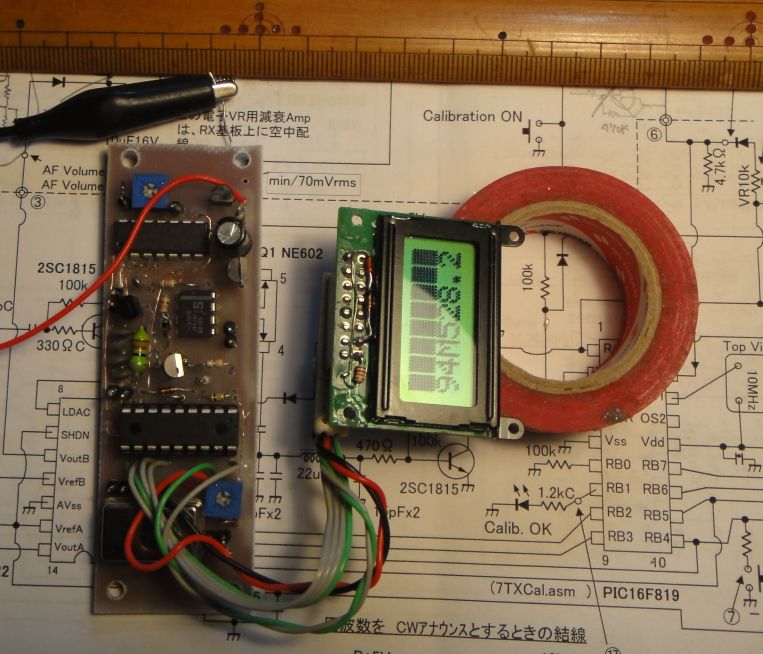

下の写真が、完成基板(PCBの業者発注前のプロトタイプ)です。　部品面。　
LCD８x２の　下側8文字は、受信周波数表示、上側8文字は、Sメーターです。
