■   (OPTION-8)7MHz SSB受信対応　外部VFOキット   ■

UP dated 2016.09.14

●(OPTION-8)7MHz SSB受信対応　外部VFOキットの頒布

(K10)7MHz CW Radioは、基板内の局発に15MHz VXOを採用しているので、受信帯は、7,000-7030kHzに限られています。
この内部VXOに代えて　7,000-7150kHzのSSB受信対応可能とする外部VFOです。

CW Radioオリジナルの世羅多フィルターは、CW用狭帯域(-6dB)1kHzですが、両肩がなだらかに減衰している特性のため、そのままでSSB受信音に違和感はありません。

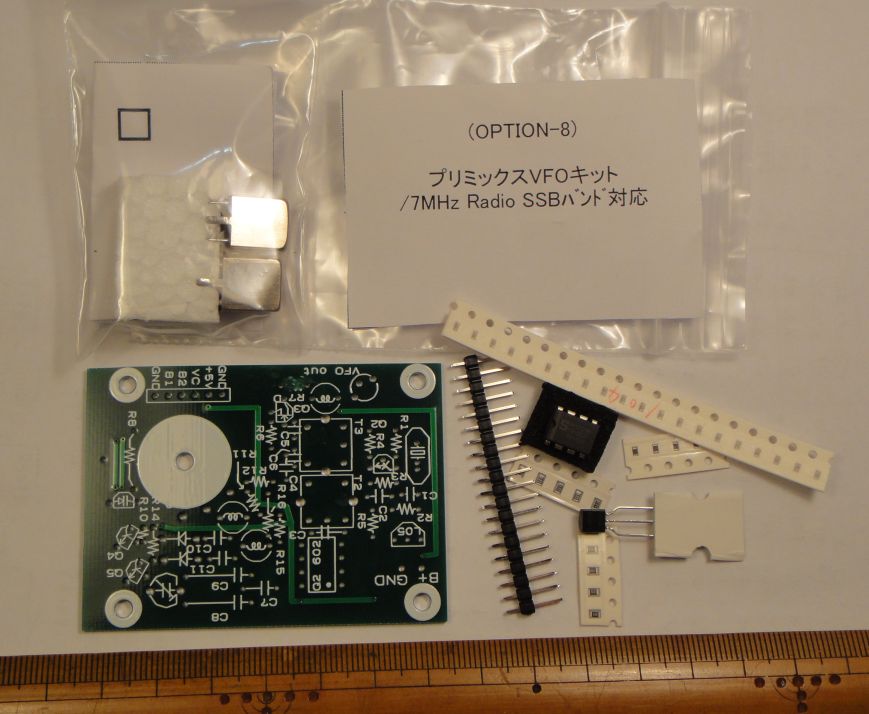

●頒布キットの付属部品　

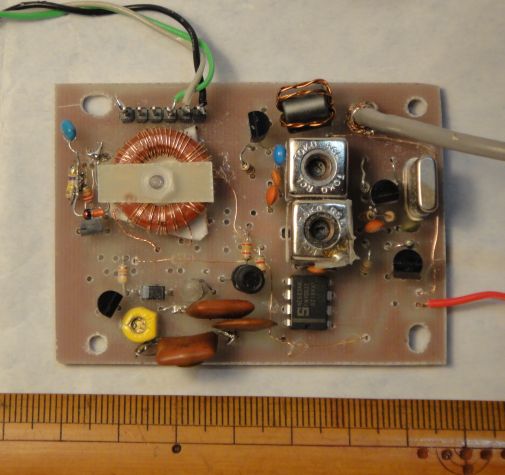

左図の写真のプリント基板 と一部部品のみが付属します。
付属していない部品は、秋月電子や　サトー電気で入手できますので　別途準備してください。

・基板(本体)　50ｍｍｘ68ｍｍx1.6t。

・プリント基板は海外基板メーカに発注し製作したものです。表側のみシルク印刷があります。
　裏面（パターン面）の表面実装部品位置は、製作マニュアル.pdfに記載があります。

　

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、細めのやに入り半田、ピンセット、虫メガネが不可欠です。

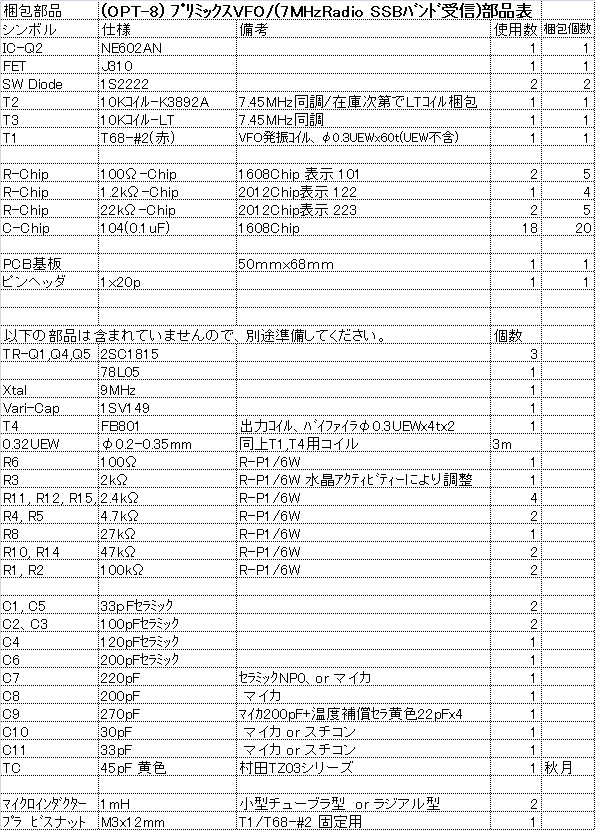

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇(OPTION-8)7MHz SSB受信対応　外部VFOキット 製作マニュアルのダウンロード
◇製作記事へ。
