■   (OPTION-15)RFコンバーター[30-180MHz] V1  ■

Up-dated 2021.07.13/Rev2022.06.28

旧コンバーターキットは、手持ち部品の都合で10台ほどしか頒布できませんでしたが、今回、回路構成も新たに、旧タイプ以上の数量を頒布できる見込みです。

●(OPTION-15)RFコンバーター　[30-180MHz] to [ジェネカバ受信機]

市販のHFリグには、ｼﾞｪﾈｶﾊﾞ受信機能(0.5-30MHz)がありますが、自作をしていると30MHz以上の信号を聞きたい場合が多々あります。
　30MHz〜180MHzを　局発25, 50, 75, 100, 150MHzとﾀﾞｲｵｰﾄﾞDBMで ｼﾞｪﾈｶﾊﾞ帯(0.5-30MHz)に変換するﾀﾞｳﾝｺﾝﾊﾞｰﾀｰを製作しました。

　例えば、45.158MHz信号を受信したい場合は、局発25MHzを選び、ジェネカバ受信機は20.158MHzに合わせます。
このコンバータは、RF同調回路は一切なく、DBMで変換するだけなので、邪魔な映像周波数のイメージ信号等もそのまま変換されてしまいますが、30M-180MHz全域の信号に対して、ほぼ一定の-6dBcの損失で変換されるので、自作リグの高調波等のスプリアスのレベルも　定量的に目的信号と比較できます。

　また、HFリグにﾄﾗﾝｽﾊﾞｰﾀ端子があり、-10dBm程度の信号の送信機能があれば（例;IC750）、例として、45.158MHzの信号を送出したい場合は、局発25MHzを選び、HFリグから、20.158MHz(-10dBm)を出力すれば、45.158(-16dBm)の信号を得ることができます。

下図のブロックダイアグラムのとおりですが、30-180MHzの任意の周波数で、送受信が可能です。送信機としてＡＮＴに接続するには、所定周波数帯のフィルター、免許が必要にはなりますが、。

余談ではありますが、DBM内部では、局発信号がひずみ、2倍、3倍高調波が発生しています。その高調波を使い、430MHz信号も受信できます。　局発150MHzx3倍高調波-19.9MHz受信で　Sの減衰は大きいですが、430.1MHzを受信できます。

　(OPTION-15)RFコンバーター/30-180MHz キットをご入用の方は、頒布◇PICの頒布

(OP-15) 旧バージョン　RFコンバーターへスキップ（本ページ後半）2022.06.27追加

●(OP-15) 新バージョン　RFコンバーターOP15_ConV1

下左側写真は、RFコンバーター、PCBサイズ100mmx50mm基板で、基板付きのアナログSW(SN74LVC1G3157)で局発周波数を切り替えます。

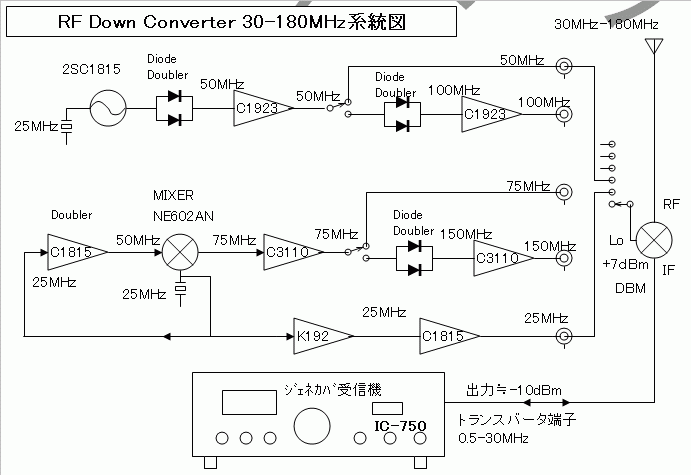

　右側に系統図を示します。　プリスケーラTD7104(1/1, /2, /4, /8)を使い、入力信号100MHz,150MHzとの組み合わせで、25/50/75/100/150MHzを発生させています。
　　　なお、SBDダイオードを損傷させないために、DBM各ポートには、+20dBm以上の信号は入れないこと。




　これらを　タカチYM150に組み込みました。　YM150では内部に余裕があるので、何かを追加して、使いやすい　コンバータ？、測定器？にしたいですが、ちょっとアイデアを思いつきません。

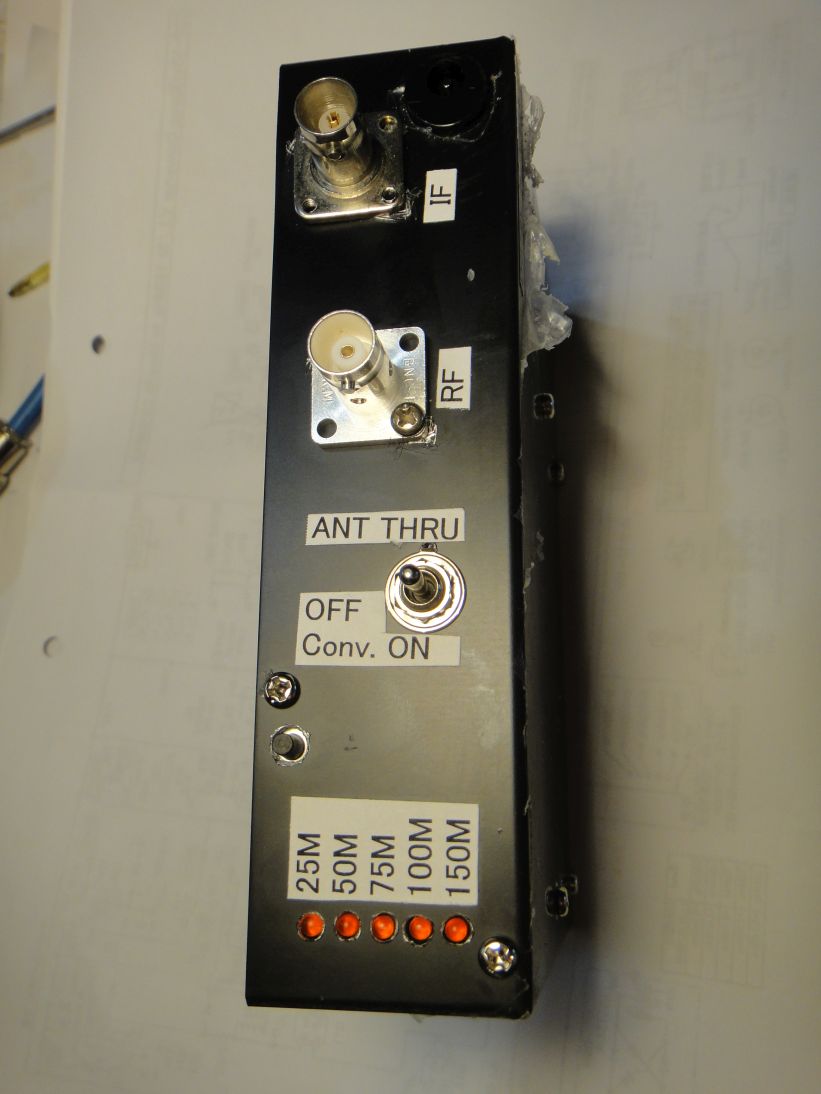

ケース正面にスイッチ、コネクタ等を全てまとめているので、縦置きすれば、シャックのなかでも邪魔にならないと思います。
タクトSWを押せば、Lo周波数が、25MHz,50,75,100,150MHzを循環し、あるバンドで30秒以上とどまれば、次回電源投入時にそのバンド(Lo)で起動します。　　　





DBMを経由しないで、ANT信号を　スルーできるように、SPDT(K16-4キット、SN74LVC13157)で　DBMをスルーする回路、左図も追加してあります。　中点OFFトグルSWを上部切替で　スルー。　下部切替でConverter(Lo起動+DBM) となります。

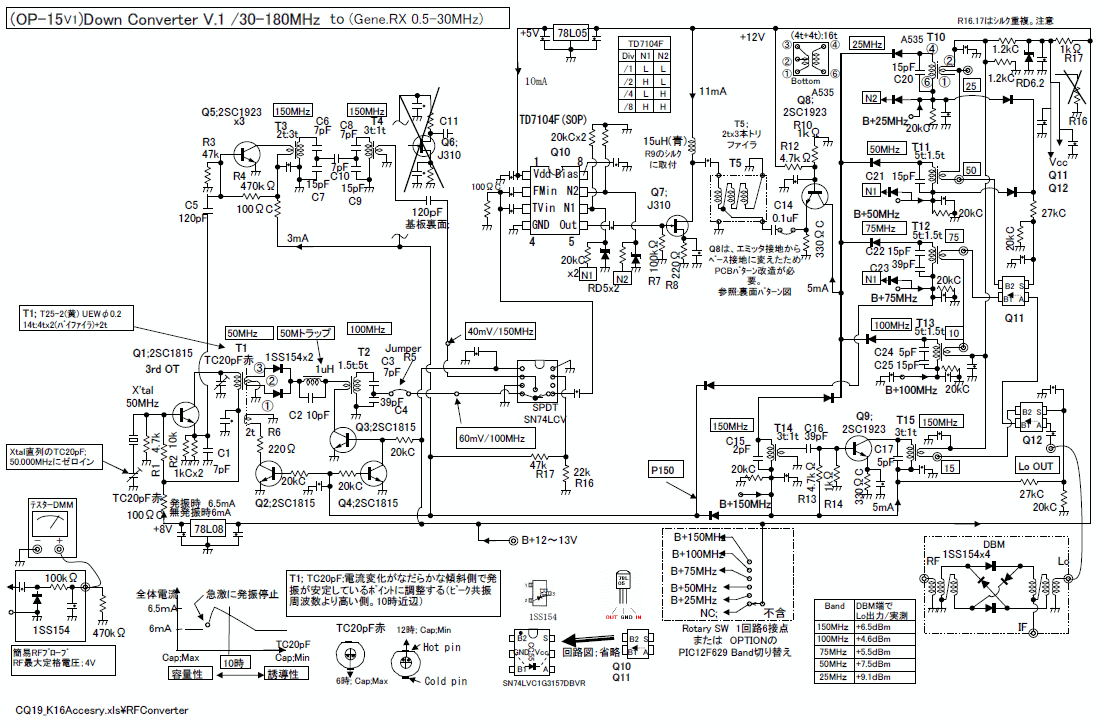

● 回路図Circuit

Q8 2SC1923アンプは、エミッタ接地回路でPCBまで作成済でしたが、動作不安定だったので、パターンカットをして、べース接地回路に変更しました。

　プリスケーラTD7104は、入力感度が高く、メーカ保証値は40mV以上ですが、実際には15mV以上で動作し、入力電圧に無関係に、内部のバッファ(リミッタ？)アンプにより、出力は、0.7Vp-pとなります。
　例えば、局発信号として　75MHzを出力させるときは、50MHz水晶発振出力を　Q5 2SC1923で３逓倍し、T3〜T4の複同調で　純度の高い150MHz 40mV信号を　TD7104に入力します。　TD7104は、分周比1/2にセットすると、その出力には、75MHzが主信号として現れるので、それをQ5、Q6　2SC1923で増幅し、+5dBm信号を得ています。　

プリスケーラ本来の使用方法から逸脱しますが、このような信号発信器として使っています。

　TD7104の入力信号、100MHz, 150MHzの切替、および最終出力段のバンド切替は、アナログSW（SN74LVC1G3157DBVR）を採用しました。　300MHzまで使えて、通過抵抗は低く(カタログ値6Ω、実測3Ω)、またアイソレーションもよく、使い勝手のよい　アナログSWです。

回路


●製作の要点

1）10Kコイル

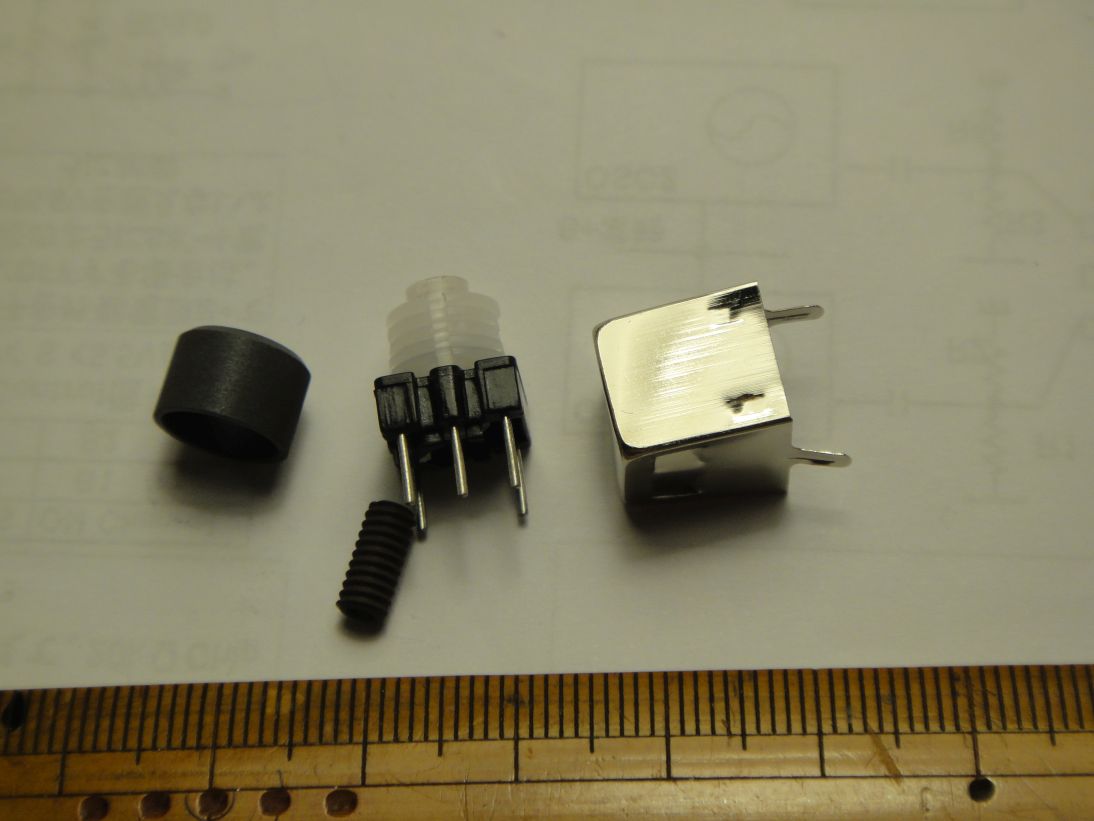

10Kボビンは、品質を考えて、今までは東光製にこだわってきたが、とうとう手持ちが払底してしまい、中華製を使うことになった。　左のものは、その中華製、AliExで購入した。周波数帯仕様は、Available frequency: 1MHz~100MHzとなっており、主要な寸法は、東光製と大差ない。

コア材は、FCZコイルと同じ巻き数を巻いて、インダクタンスを測定したところ、FCZ50相当であり、T14,T15(150MHz同調)にも問題なく使えた。

　東光製と大きく異なるのは、寸法精度、芯コアの回転トルクのばらつき、ケースをかぶせるときの、カチッと入る爽快感がぜんぜん違う。　ごそっという感じで入る。3mmストロークしても　ケースがスッキリと抜けない。プラスドライバ先端で押し切らないと抜けない。　芯コアも力を入れすぎて回すと、パリッと割れてしまう。　　



2）素子から作る　ﾀﾞｲｵｰﾄﾞDBM

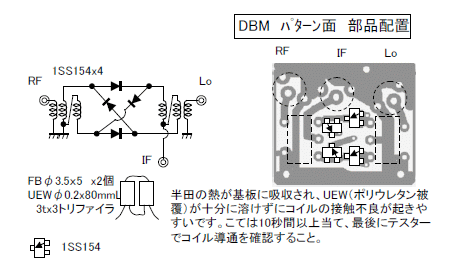

・既製品ではなく、SBD 1SS154、フェライトビーズ、でDBMを作った。回路、配置は左図のとおり。 　

・性能は、従前のものと大差ない。


3）アナログSW SN74LVC1G3157の採用

・入力信号、100MHz/150MHzの切替、Lo出力(25M,50M,75M,100M,150M)の切替に、機械リレーではなく、アナログスイッチを採用した。 　

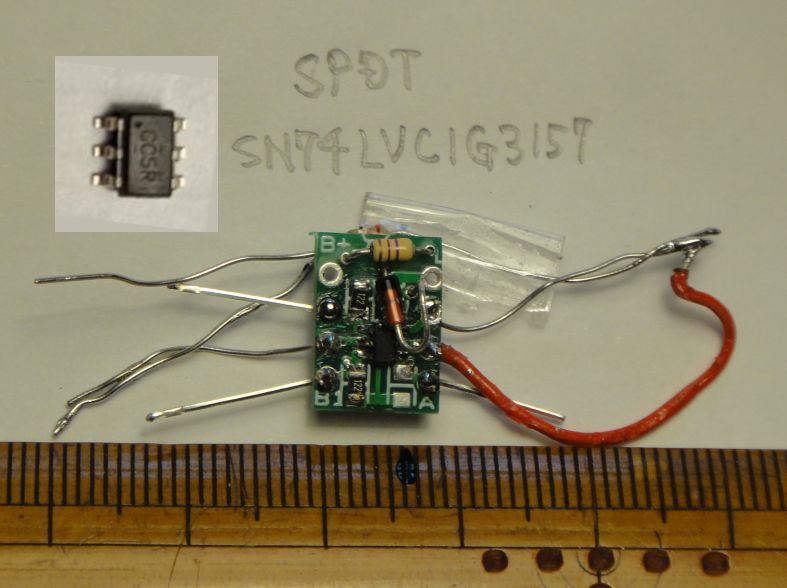

・写真のものは、TD7104入力信号100MHz/150MHzの切替に使うために、DIP8基板に　IC-SN74をとりつけたもの。

詳細は、◇(K16-4) アナログスイッチ　SPDT SN74LVC1G3157 を参照ください。
汎用の高周波切り替え用として重宝すると思います。


●局発スプリアスの測定結果(20dBATT挿入)

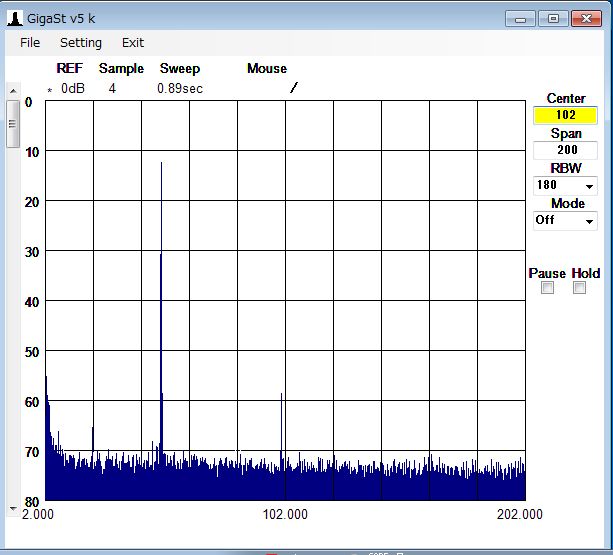

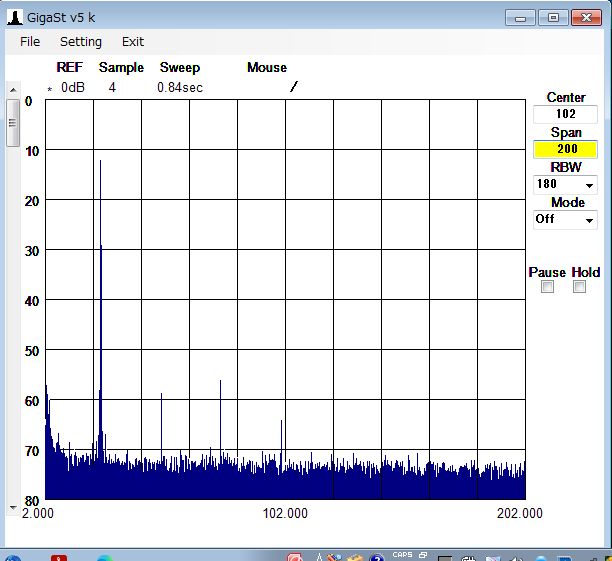

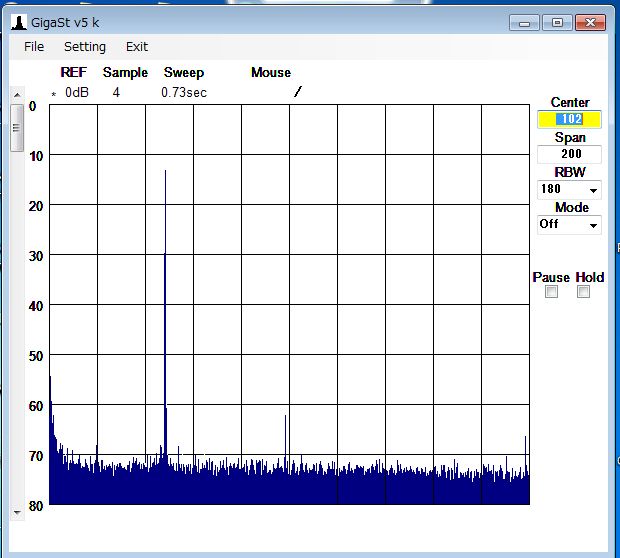

左画像は、局発25MHz.高調波レベルは、大きい。 　右画像は、50MHz。第2高調波は、-45dBc。
横軸は、全て　2MHz〜202MHz。縦軸は、20dBATTを挿入している。25MHzのみ、高調波レベルが高いが、それ以外のバンドは、前回の初期キットよりもスプリアスレベルは低い。

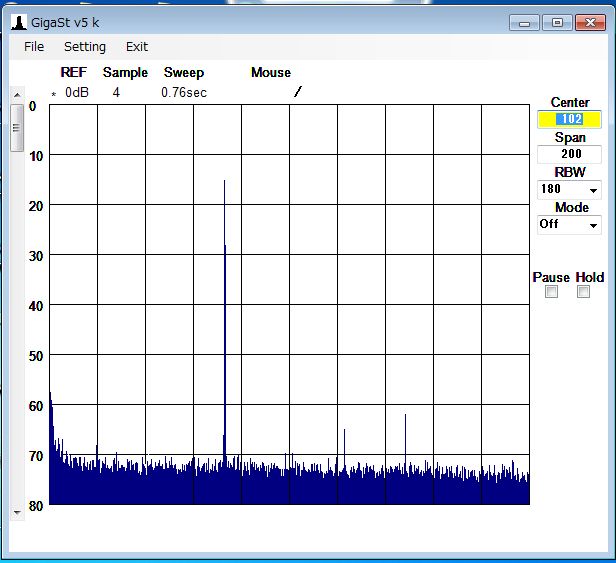

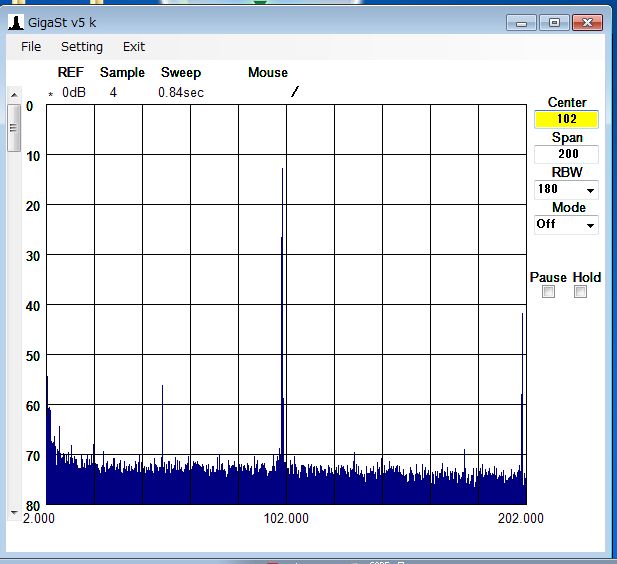

左画像は、局発75MHz。2倍高調波も低い。 　右画像は、100MHz。第2高調波は、-40dBc.

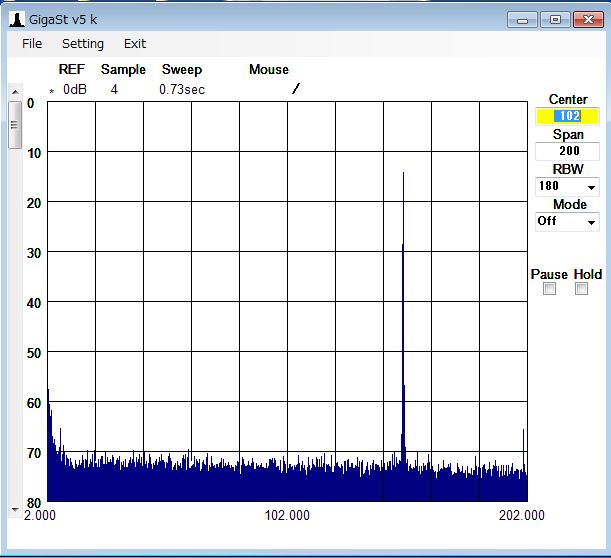

左画像は、局発150MHz。 　

=========================================
==========================================

=========================================

ここから下は、以前の　旧バージョン　コンバーターの記事を転記したものです。

==========================================

●(OP-15) 旧バージョン　RFコンバーター

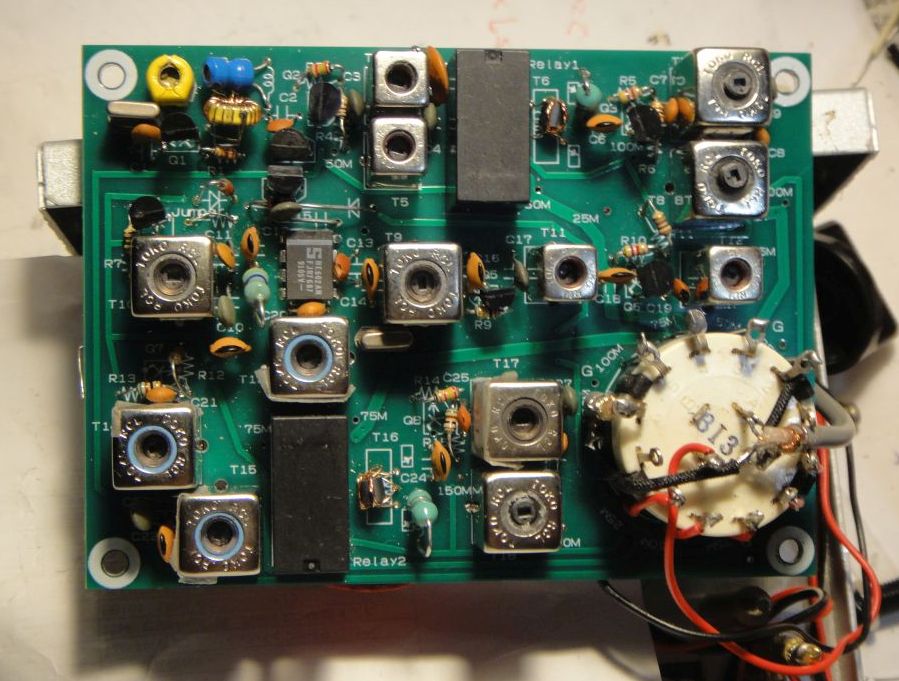

下左側写真は、RFコンバーター、PCBサイズ100mmx72mm基板で、基板付きのロータリーSW(2回路6接点)で局発周波数を切り替えます。
　右側に系統図を示します。　75MHzについては、DBM/NE602を使い、50MHzと25MHzをミックスして75MHzを発生させています。
　　　なお、SBDダイオードを損傷させないために、DBM各ポートには、+20dBm以上の信号は入れないこと。




● 回路図Circuit

回路


●製作の要点

1）10Kコイルの手巻き

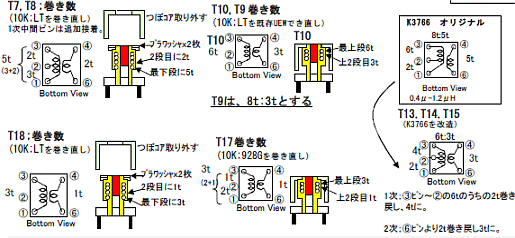

・T9(25MHz)は、既存巻き線再利用で巻き直す。その他5個の10Kコイルは、UEWφ0.2で巻直す。

LTのコア材は、高い周波数には適さないので、ツボコアは外して、T7,T8(100MHz同調)とT18(150MHz)に使う。
　もしFCZ/07S-80Mがあれば、T7,T8にそのまま使用できる。　同様に　FCZ/07S144M or 10S144Mがあれば、T18に使用できる。FCZのほうが性能はよい。（PCBパターンは、7k,10kコイル両方に対応している）　

T13,14,15(75MHz同調)は、既存巻き線で一部巻き数を減じる。


2）NE602でのミックス75MHz

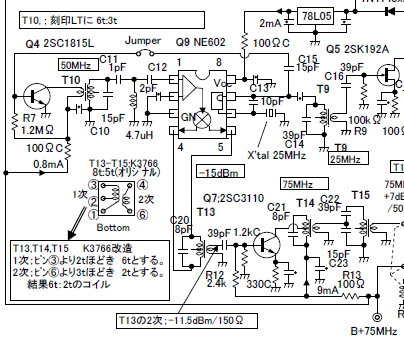

・左図は、回路図より　75MHzを発生させる回路を抜粋している。
Q9 NE602は、3rdOT水晶25MHzを発振。その25MHz信号を　Q4 2SC1815の入力し、そこで2逓倍し、50MHz信号をHPFを通して、NE602 Pin1に入力する。　するとNE602は、OSC25MHｚとの混合で、出力ピン4,5に　75MHzが現れる。

この回路を効率よく動作させるためには。
・NE602 Pin1の入力は、-30dBm位が適当で、それ以上に強くしても、Pin4からの出力は、増えない。原発振の25MHz成分は、できるだけ小さくして、純粋な50MHz信号だけにするのが、キーポイントとなる。 　

・Q4 2SC1815は、電流がわずか流れ出すバイアスにして、Ｃ級動作で、できるだけ歪が多くなるようにして、2逓倍の出力を増やす。そして、T10は、Q高く50MHzに同調させて、その出力には、ＨＰＦを挿入し、25MHz信号を減衰させている。
・75MHz出力が十分大きければ、C12は、2pFではなく、1pFのほうが、75mHz信号は純度が上がる。


3）素子から作る　ﾀﾞｲｵｰﾄﾞDBM
・既製品ではなく、SBD 1SS154、アミドンコアFB43-2401、でDBMを作った。回路、配置は左図のとおり。 　

・性能を既製品のADE-1と比較したがポート間アイソレーション、変換損失、共に遜色なかった。変換損失は、自作DBMのほうが良かった。 　

SBD 1SS154は、最近では入手難な数少ない　高周波高速SBDで、DBMに最適だと思う。　現時点では、秋月電子で販売されている。


●局発スプリアスの測定結果

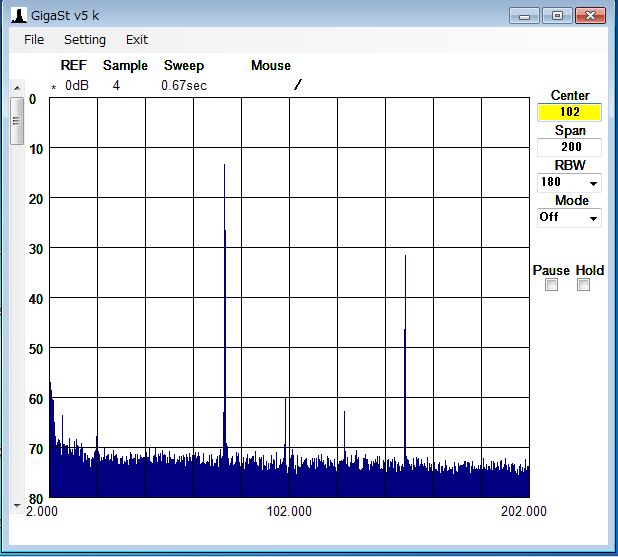

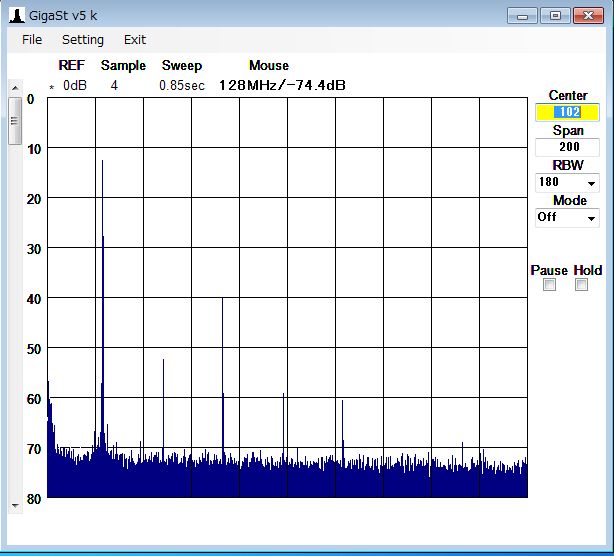

左画像は、局発25MHz.高調波は、-45dBc。 　右画像は、50MHz。第2高調波は、-45dBc.

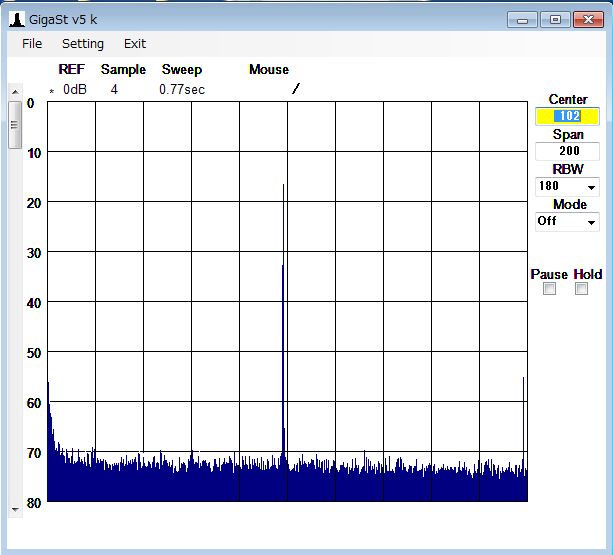

左画像は、局発75MHz。2倍高調波強い。 　右画像は、100MHz。第2高調波は、-30dBc.
