■   (OPTION-15)RFコンバータV1基板　頒布  ■

UP dated 2021.07.13/ Rev 2022.06.27

●(OPTION-15)RFコンバーター[30M-180MHz] V1基板の頒布

30MHz〜180MHz　を　0.5MHz〜30MHz　にダウンコンバートする　RFコンバーター基板と部品です。

　　　(OPTION-15-1)バンド切替用基板キットを含む

　　　(OPTION-15-2)バンド切替用基板キットを含まない

●頒布キット(OPTION-15)RFコンバーターV1基板；付属部品　

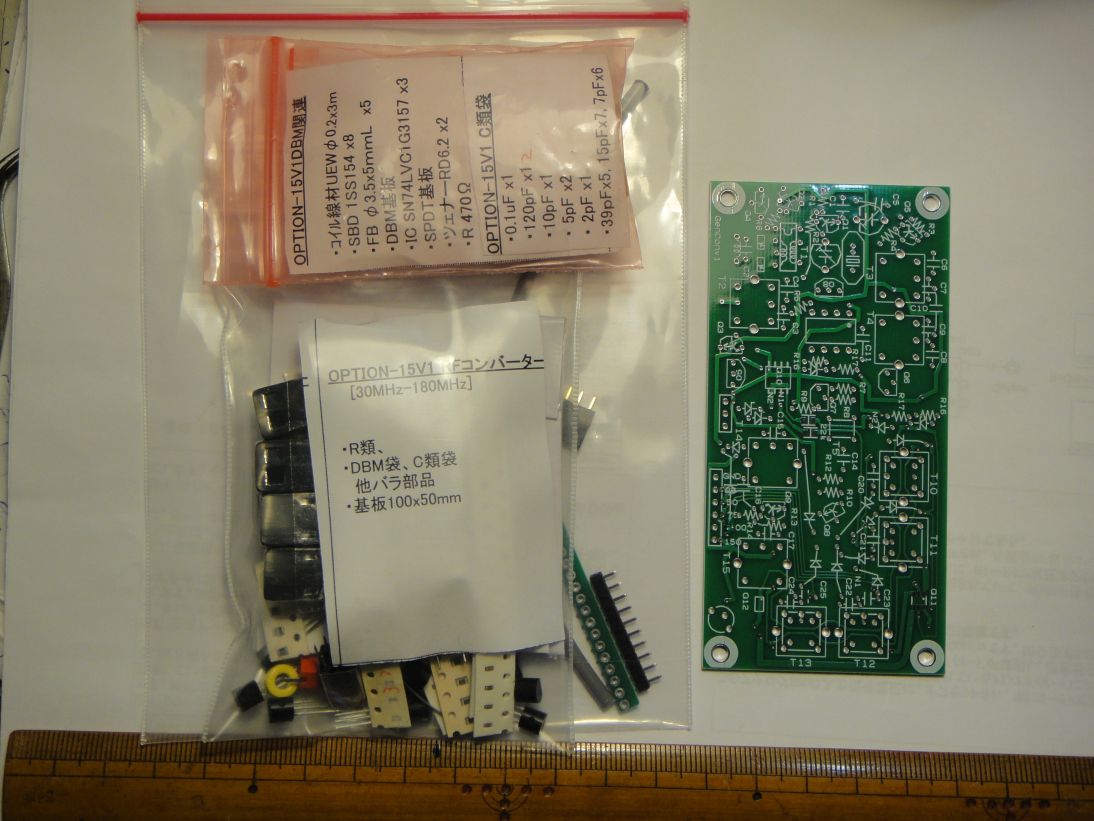

左図の写真のプリント基板等の部品が付属します。

・基板(本体)　100ｘ50ｍｍ。


　ダイオードDBMは、小基板、ダイオード、コア、UEW線を含みます。

-----------------------------
-----------------------------

　キット(OP15-1)には ”バンド切替用基板キット”　を含みますが、

キット(OP15-2)には含みません。

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。

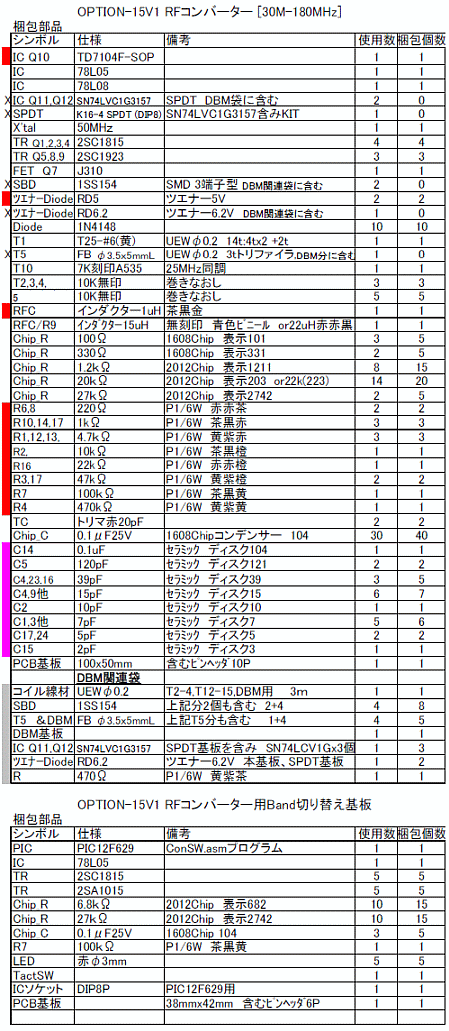

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇V1コンバータの 製作マニュアルのダウンロード

◇旧コンバータの 製作マニュアルのダウンロード

◇製作記事へ。

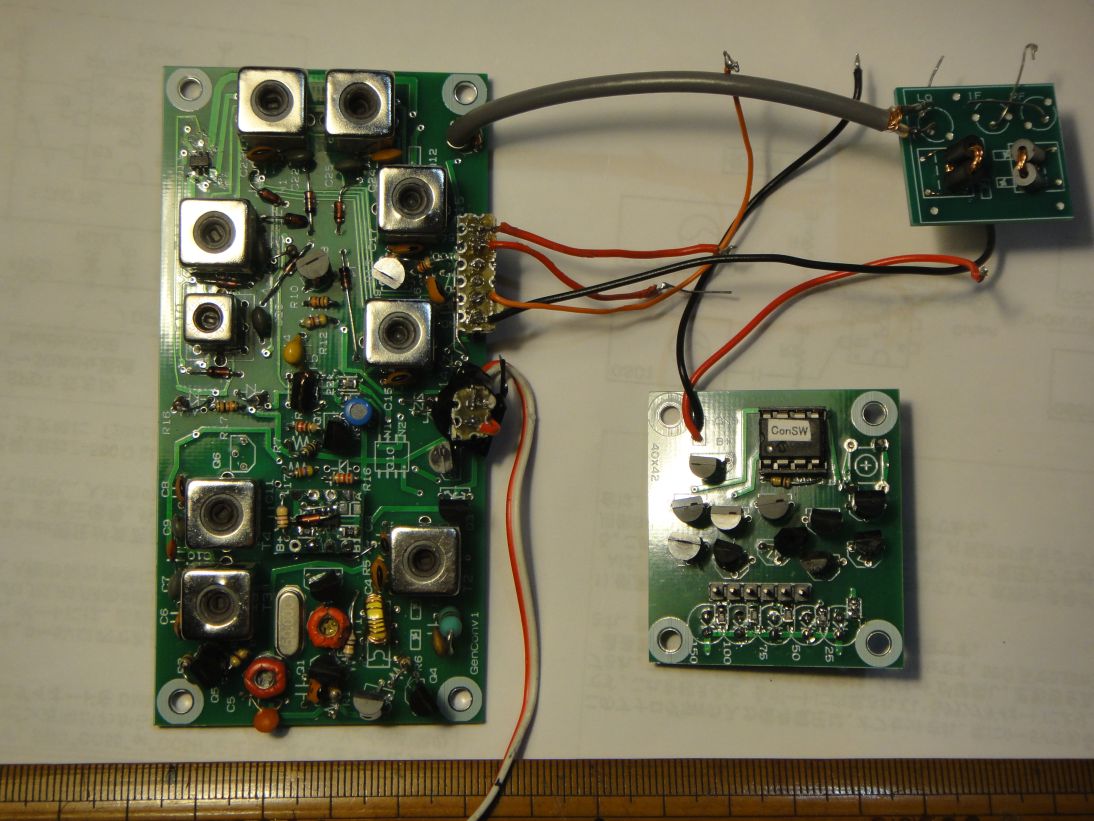

左の写真が、完成基板です。

左が本体基板(50x100mm)、右上は、DBM。

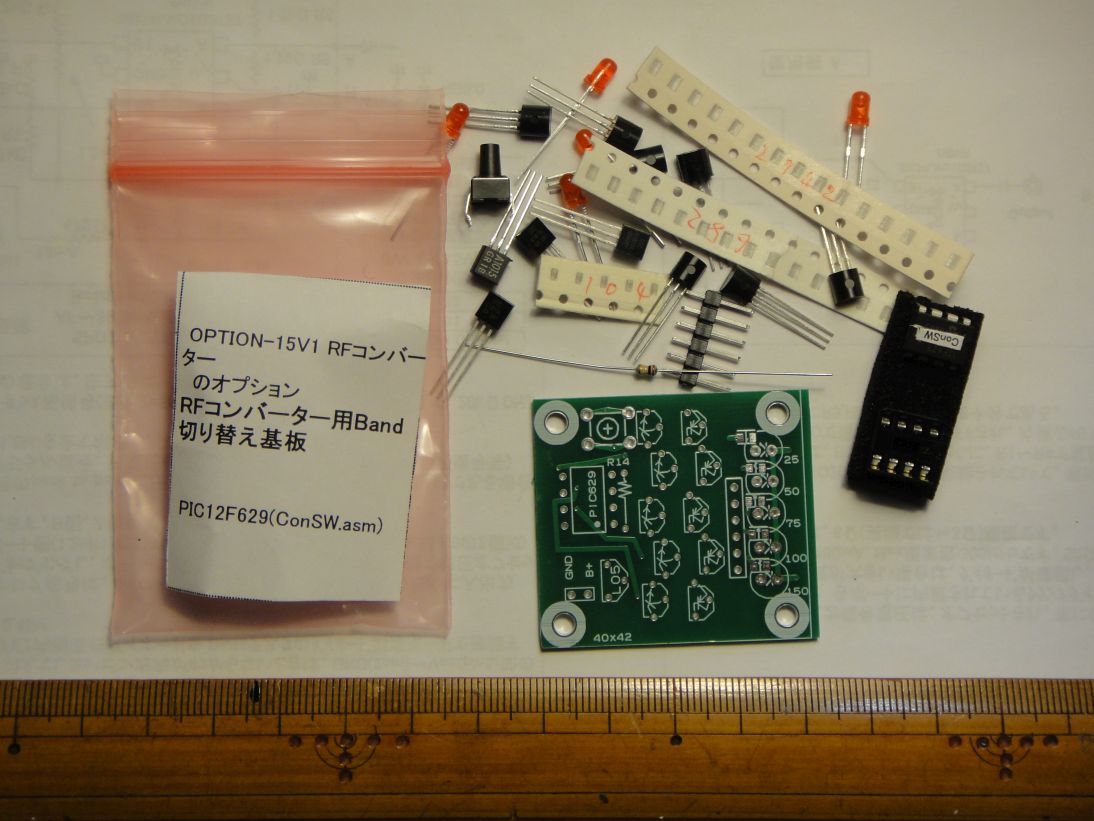

右下は、オプションのバンド切替用基板　です。
