(K15)ジェネカバ受信機[0.5-30MHz]基板 頒布

UP dated 2021.07.13 Rev1/2021.09.06 Rev2/2021.12.30

●(K15)ジェネカバ受信機[0.5-30MHz]基板の頒布

0.5MHz〜30MHzの AM/SSB/ナローFMの ゼネカバ受信機基板と部品です。

●頒布キット(K15)ジェネカバ受信機[0.5-30MHz]基板;付属部品

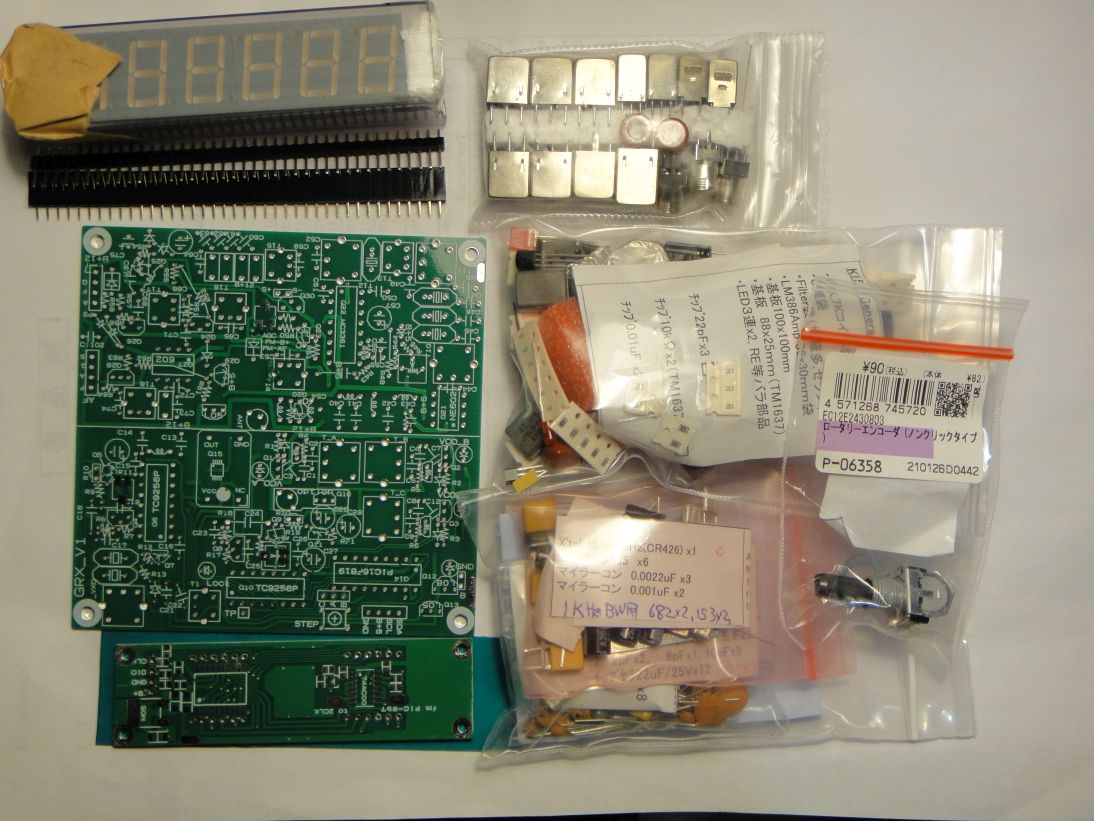

左図の写真のプリント基板等の部品が付属します。
 ロータリーエンコーダ(クリック付き、5台目以降はノンクリック)を含む

・基板(本体) 100x100mm。
2021年9月以降の頒布基板は、新基板(基板内にSメータ回路内蔵)となります。

・基板(6桁7セグLED ELT-512) 88x25mm。
または、基板(小型6桁7セグLED 2381BG) 65x25mm。

 LM386 AF アンプは、小基板および部品を付属します。

ケース、AF用VR、AM/SSB/FM切り替え用の中点OFF 6Pトグルは含まず。

2021.12.30
第2局発水晶CR426(45.605MHz)払底のため、水晶(45.625MHz)+市販455kHzセラミック・フィルタ使用に変更した。(製作マニュアルR4参照)


・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。

・下マニュアル記載の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇ジェネカバ受信機の 製作マニュアルのダウンロード
◇ジェネカバ受信機の 製作マニュアルR3のダウンロード(2021.10以降のSメータ回路内蔵新基板)
◇ジェネカバ受信機の 製作マニュアルR5のダウンロード(455kHzセラミックフィルタ使用)


◇製作記事へ。

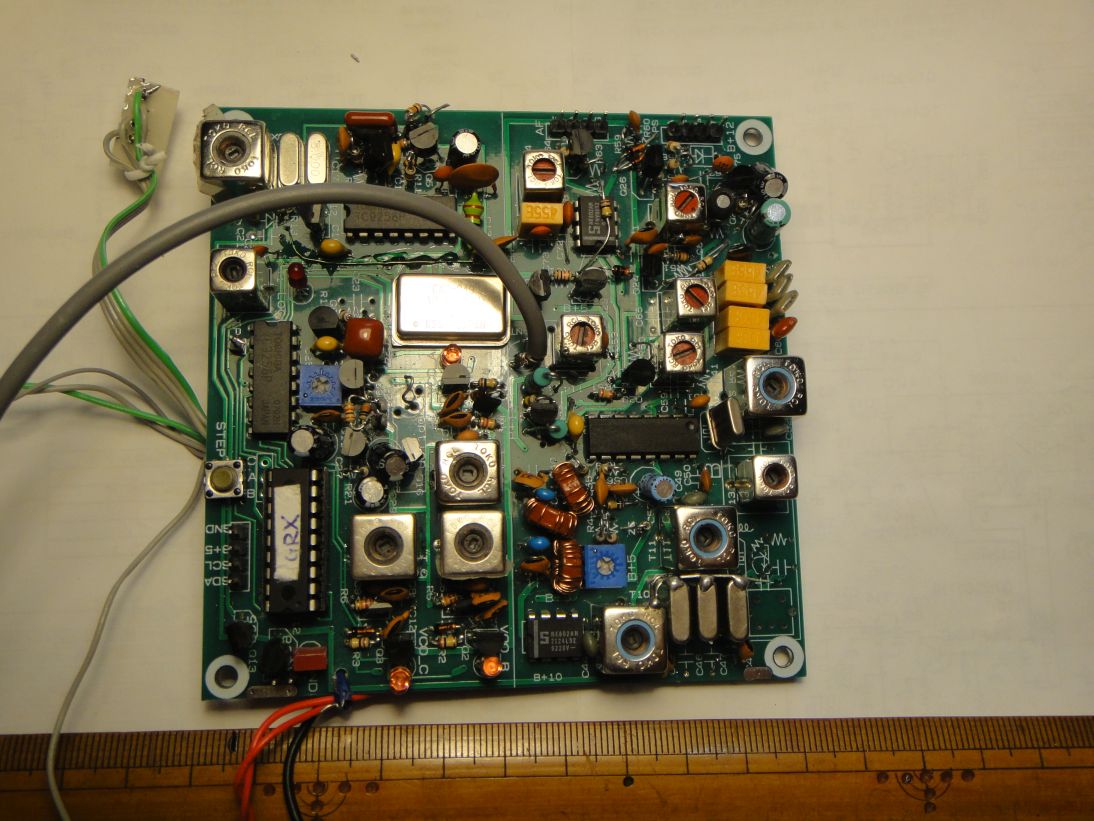

左の写真が、完成メイン基板です。

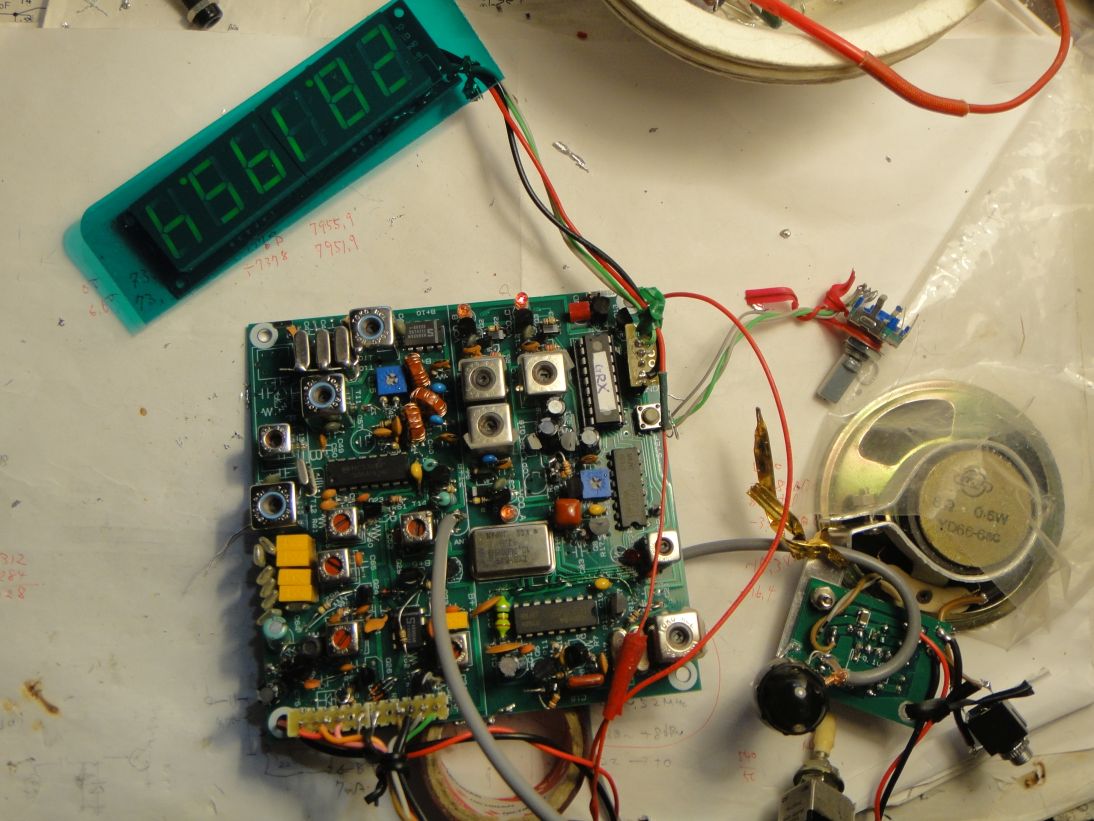

左の写真の
・6桁LED、
・ロータリエンコーダ、
・右下のLM386 AFアンプ
を含みます
スピーカ、AF VR、6Pトグルは、含みません。

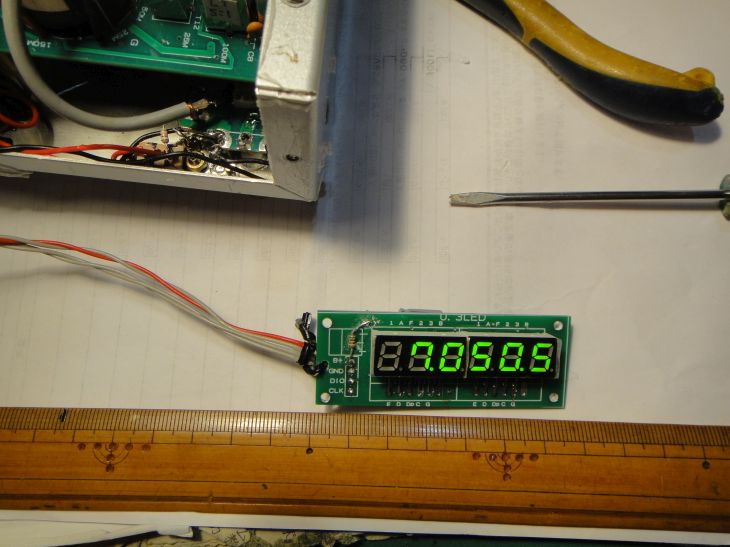

小型7セグLED(2381BG:緑)は、左図のようなものです。
