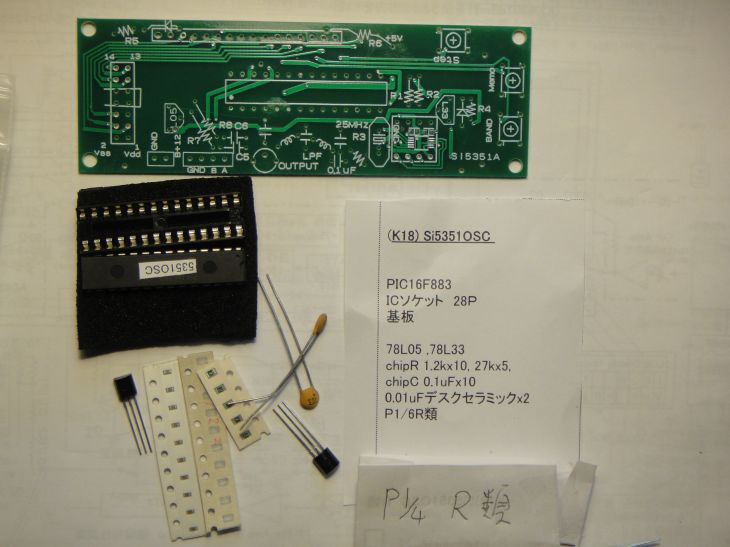

左図の写真のプリント基板に、PIC16F883(プログラム済)等の部品が付属します。
・基板(本体) 100x35mm。
・PIC、抵抗、コンデンサ、等1式を含む。
詳細は、製作マニュアル(リンク先)を参照ください。
ロータリーエンコーダ、LCD1602、Si5351A、Tact SW
ケース、スイッチ類は含まず。
Si5351は、秋月電子のモジュール(K-10679)をお使いください。
(基板には、単品Si5351Aを取り付けるパターンもあります)
・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。
・下マニュアル記載の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇ (K18)Si5351 VFOの 製作マニュアルのダウンロード
◇ (K18)Si5351 VFO-R3_PIC3.3V版の 製作マニュアルのダウンロード 2024.03以降
◇製作記事へ。
左の写真が、完成状態です。

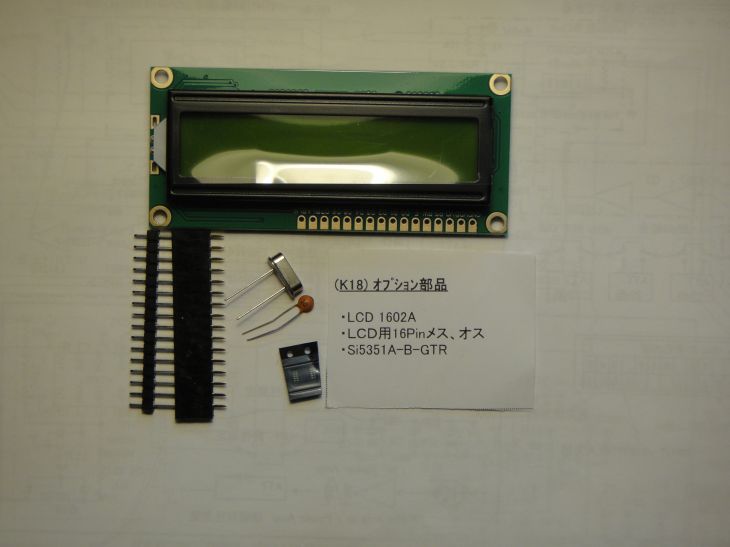

このキットのオプション部品として、左写真の
・LCD 1602A
・単品Si5351A-B-GTR、水晶25MHz、10pFコンデンサ
を準備しました。
これをご希望の方は、「LCD+Si5351追加」とメールに記載ください。
追加料金 680円+郵送料差額20円=700円です。
