●(K11)KP6 SSB/CW 6バンド HFトランシーバーKITの頒布

HF帯7M, 10M, 14M, 18M, 21M, 24M, 28M(一部)の　6Band+αマルチバンドトランシーバ（CW/SSB）1W機です。

●頒布キット(K11)KP6 SSB/CW 6バンド HFトランシーバーKIT・・；付属部品　

左図の写真のプリント基板等の部品が付属します。

・左上Generator基板100ｘ75ｍｍ。
・右上RF Converter基板 100x100ｍ。
・左下PLL Lo基板100ｘ100ｍｍ。
・右下LPF基板 100x75ｍｍ。

・・部品は、左写真のとおり、Generator用x2袋、RF Converter用x2袋、PLL Lo用x2袋、LPF用x1袋、計7袋に入れています。

　このKITの出力は、1Wです。10Wにブーストする場合は、別途OPTION-9 RFリニアアンプ(10/16W)を別途準備ください。

PLL Lo基板用　LCD16x2 SC1602、LPF基板用　切替Relay、他ケース、スピーカ、VR類、SW類は含みません。　周波数チューニング用Rotary EncorderEC24B/100P/Rは、付属します。

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。製作は、◇製作記事へ。を参照ください。

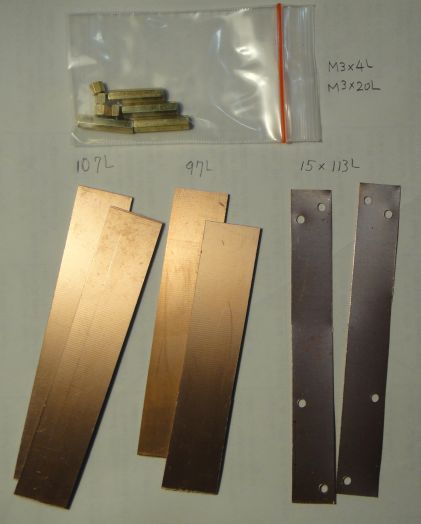

左のPLLシールド箱　素材を追加しました。/Rev.1

・M3x4mmLﾅｯﾄ、M3x20mmLスタッド　各4個。
・生PCB基板片 107mmL x２個。
・生PCB基板片 97mmL x２個。
・生PCB基板片(底板) 0.3t 15x 113mmL x２個。

◇PLLシールド箱製作要領 PDF

製作マニュアルは、以下PDFファイルをダウンロード　および上記製作記事を参照ください。　
◇Generator基板の製作マニュアル_r2のダウンロード
 ◇RF Convereter基板の製作マニュアルのダウンロード
 ◇PLL Lo基板の製作マニュアルのダウンロード
 ◇LPF基板の製作マニュアルのダウンロード

・ Generator基板完成写真です。
　100mm x 75mm
・

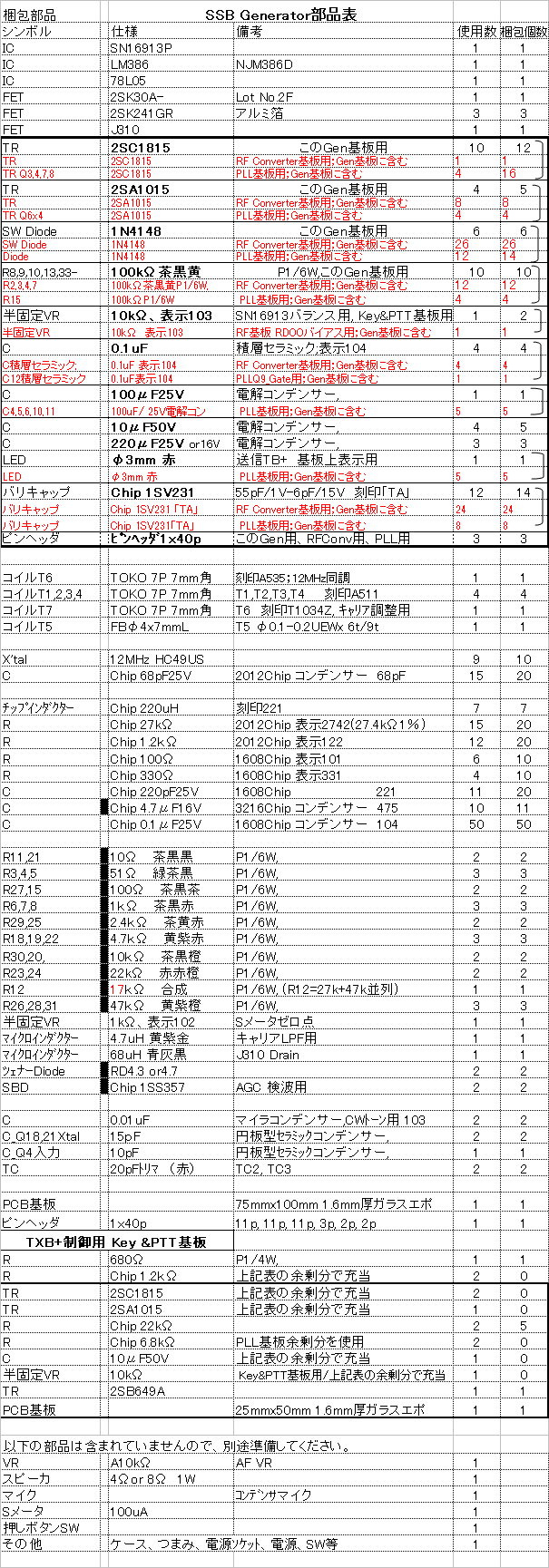

・下表の部品を含みます。Genarator基板関連。

・ RF Converter基板完成写真です。
　100mm x 100mm
・

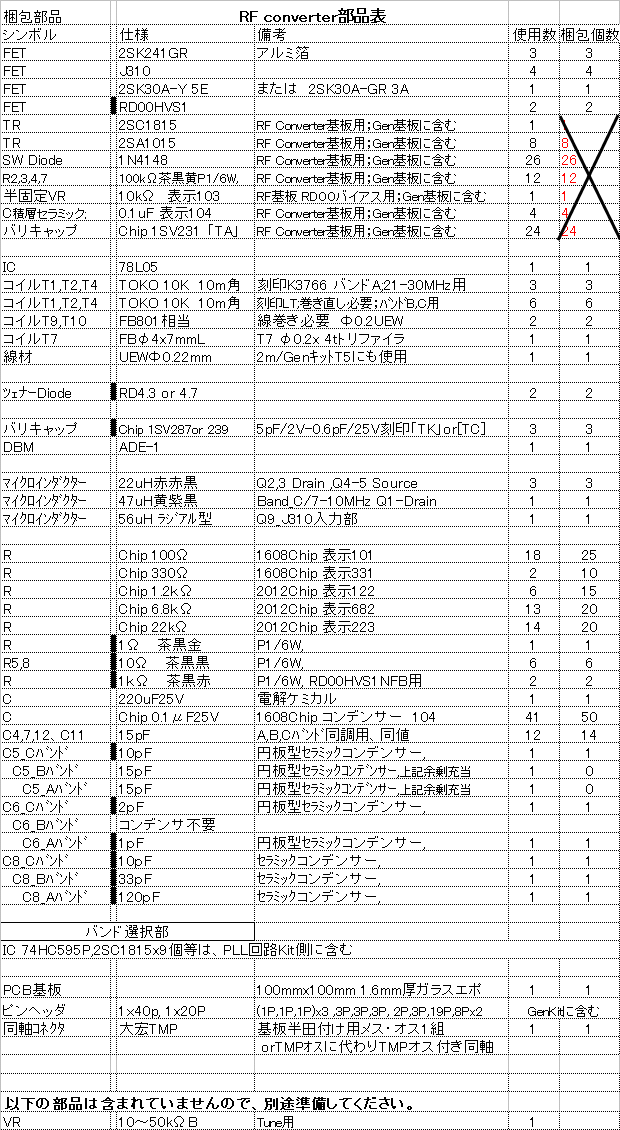

RF Converter基板関連。

・ PLL Lo 基板完成写真です。
　100mm x 100mm

・調整時は、左写真のようにLCDを基板に差し込むことができます。

・LCD(SC1602BSLB)は、キットに含みませんので別途準備してください。

・PLL基板は、外部ノイズを拾いやすいので、左写真のようなシールド箱に入れてください。　左のものは、ガラスエポ両面生基板を切り出し、内法寸法 104x106x18mmHのシールド箱を製作した。

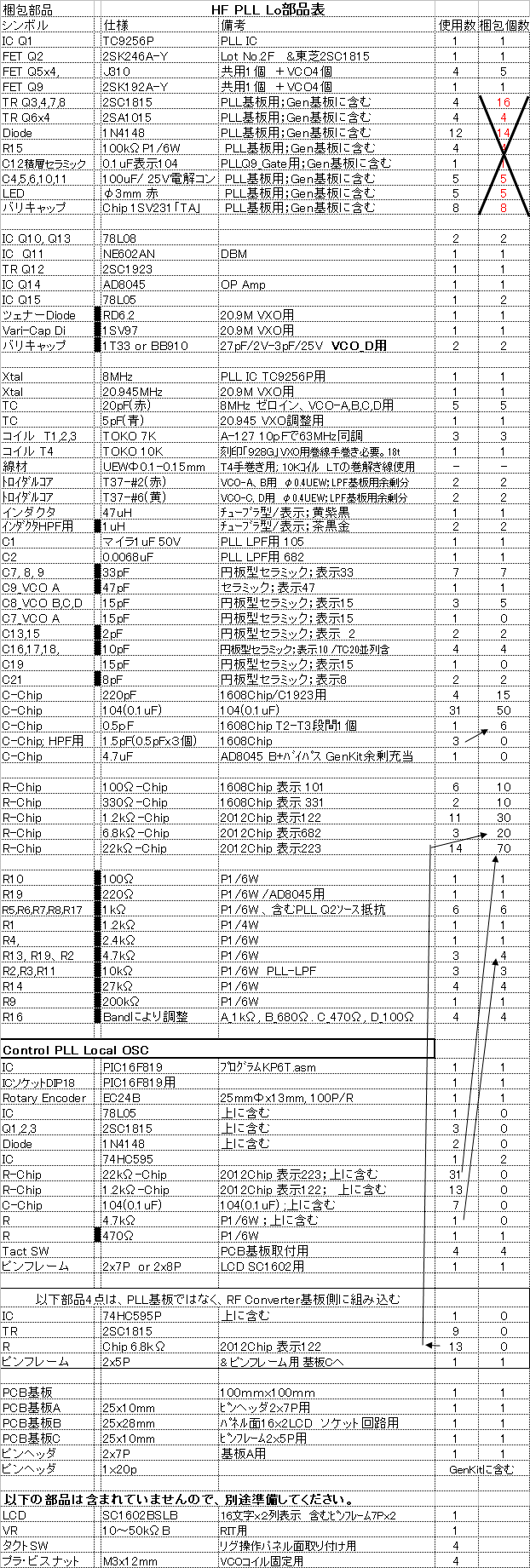

PLL Lo基板関連。

・ LPF基板完成写真です。
　100mm x 75mm

・LPF基板用　切替Relayは、キットに含みません。別途準備してください。
　Relay型番は、946H-1C-12D（左写真で大きめのもの）、またはY14H-1C-12DS（左写真で小さめのもの）が、両方ともに基板実装可能です。両型番ともに秋月電子で販売しています。または、OMRON G5V-1 DC12。Fujitsu(TAKAMISAWA) SY-12。

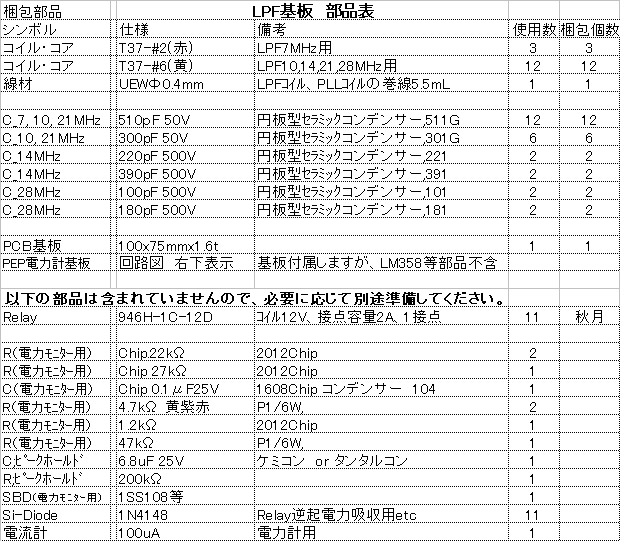

LPF基板関連。

左の写真が、完成基板総合結線バラックです。

Generator基板と　RF Convereter基板は、錫メッキ線半田付けで一体(100x175mm)となります。

PLL基板は外部ノイズを拾いやすいので、生基板製の内法寸法104x106x18mmHのシールド箱に入れています。

このバラックでQSOができます（1W）。
