●(K13)PLL局発　＆実験TRX基板の頒布

HF帯〜144MHz帯までのリグの　局発に適用可能な　PLL局発です。 実験用　TRX基板も含みます。
PICのオリジナルのプログラムは、7MHz(IF=12MHz)ｱｯﾊﾟｰﾍﾃﾛﾀﾞｲﾝ用の局発用です。それ以外のバンドは、ご自分でのプログラムの変更が必要です。

●頒布キット(K13)　PLL局発　＆実験TRX基板；付属部品　

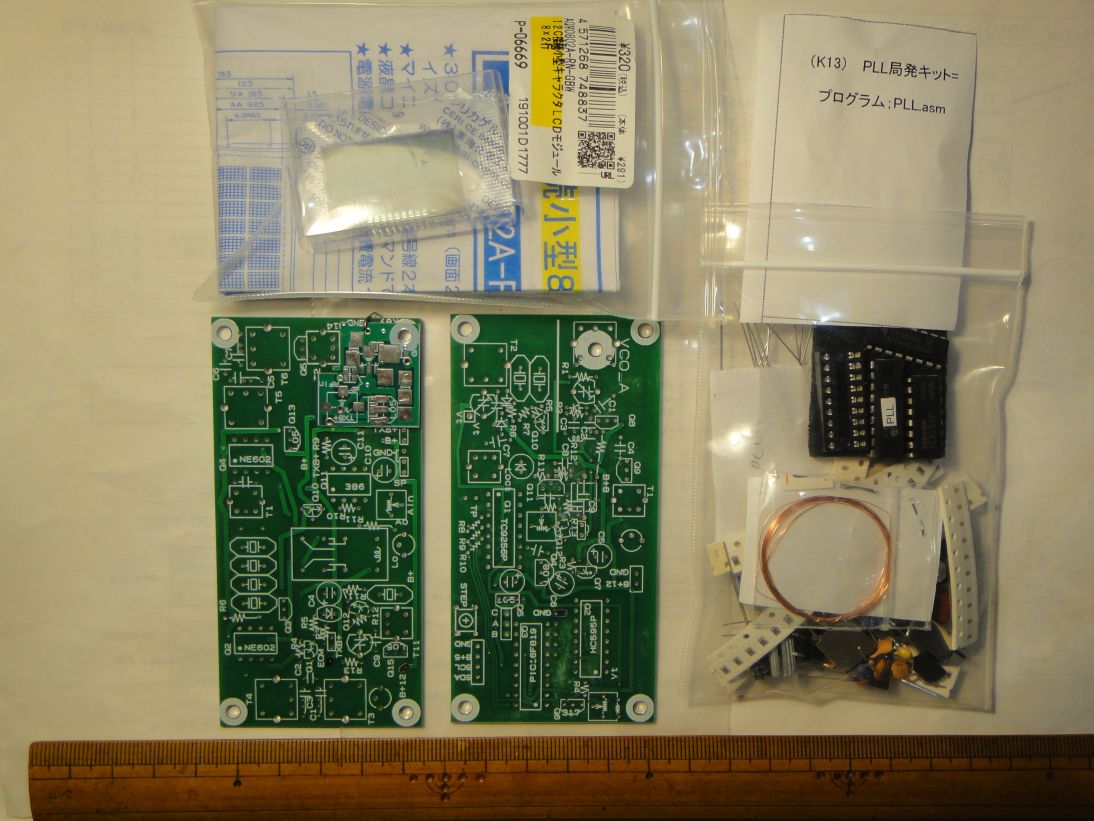

上記(K13)のPIC16F819ﾌﾟﾛｸﾞﾗﾑ済みｘ1個に　左図の写真のプリント基板等の部品が付属します。

・基板(PLL本体)　100ｘ50ｍｍ。
・基板(実験用TRX） 100x50ｍｍ。

・PLL用の部品は、含みますが、実験用TRX基板の部品は、別途必要に応じてご準備ください。
OPTION-12を注文いただくことでも、ひととおりの部品が揃います。　

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。

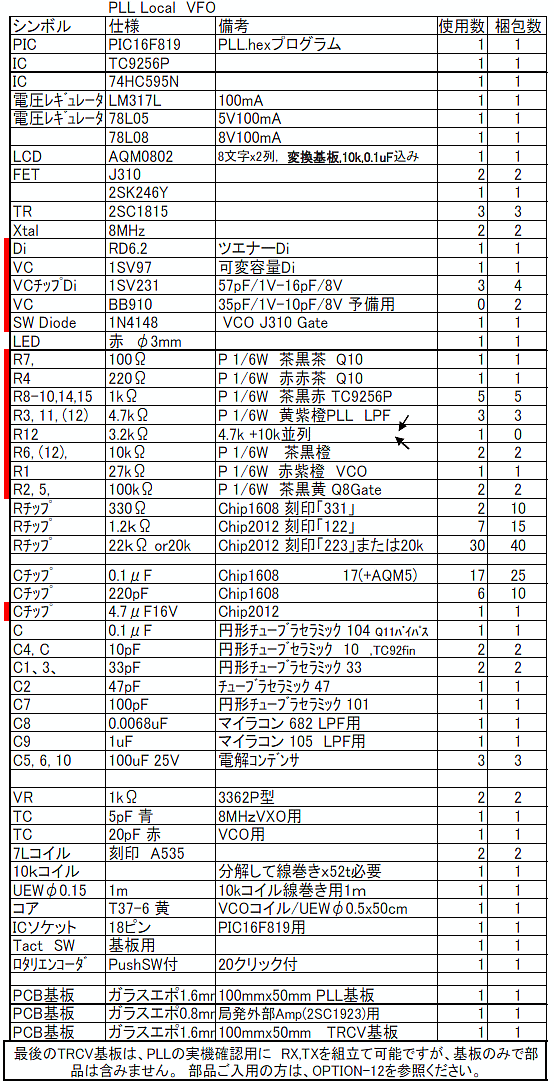

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇PLL局発の 製作マニュアル(R1)のダウンロード
◇製作記事へ。

左の写真が、完成基板です。
