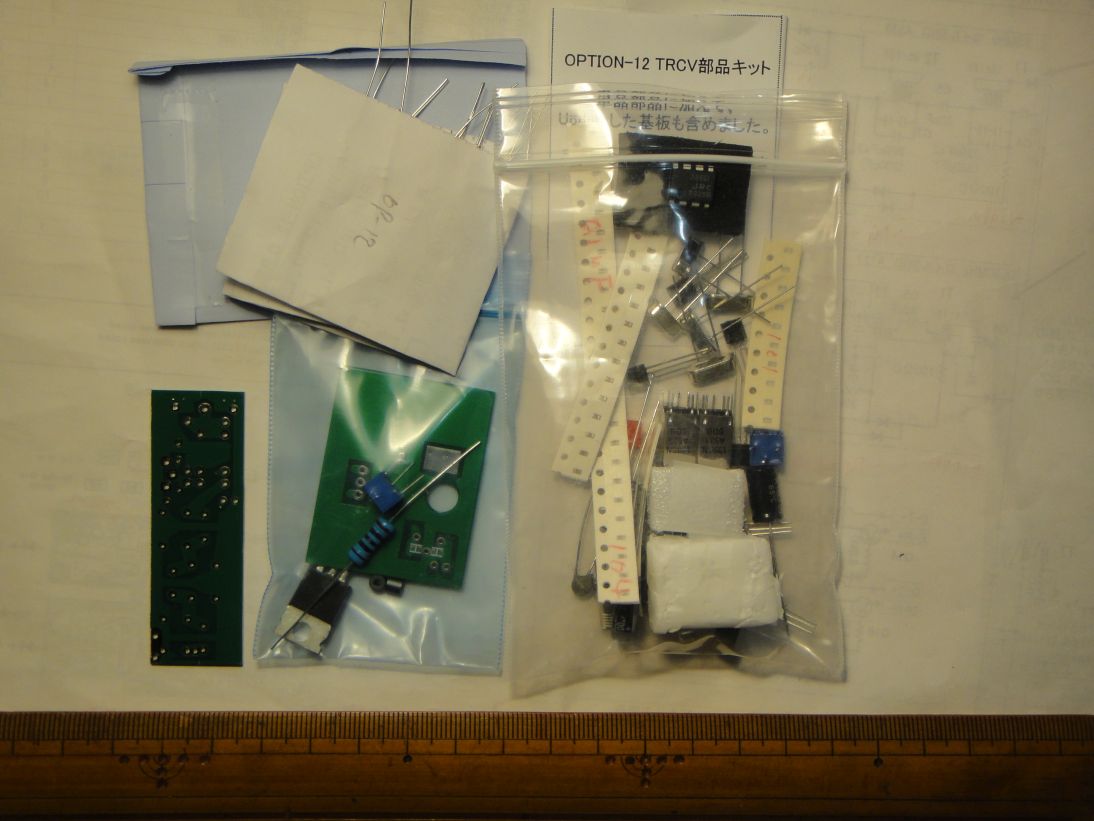

左図の写真の部品が付属します。
写真の 小基板は、TRX基板ではなく、
LPF基板 と
バッタもんリニアの基板 です。
・LPF基板 20ｘ56ｍｍ。
・バッタもんリニア基板 42x33ｍｍ。
(K13)PLL局発に付属している TRX基板の部品です。本体基板は、このキットに含みません。
左図の写真の部品が付属します。
写真の 小基板は、TRX基板ではなく、
LPF基板 と
バッタもんリニアの基板 です。
・LPF基板 20ｘ56ｍｍ。
・バッタもんリニア基板 42x33ｍｍ。
・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。

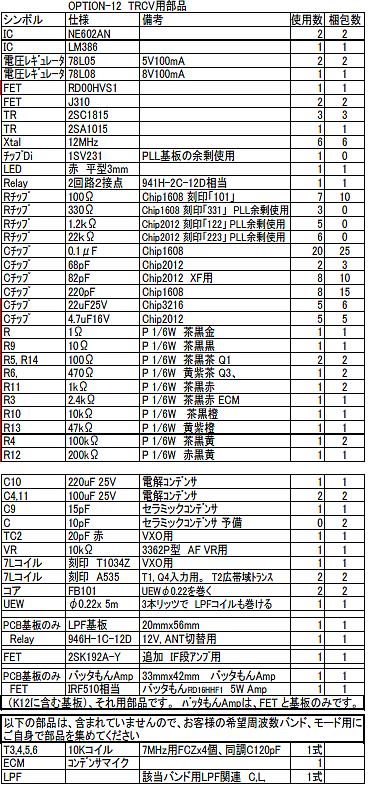

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇TRXの 製作マニュアルのダウンロード
◇製作記事へ。
以上には、含んでいませんが、以下は、OPTION-12 のOPTIONです。
ご入用の方は、注文時に A) , B), 各1個 というように 追加ご用命ください。
A)SOP8Pinチップ MCP41010 遠隔電子ﾎﾟﾃﾝｼｵ...1個 200円
B)7MHz LPF部品 T37-#2(赤)ｘ3個、510pFx6個...1組 200円
左の写真が、完成基板です。
中央 上側の リレーの左上に見えるのが、SOP8 ﾎﾟﾃﾝｼｵ MCP41010 (10kΩ)です。
