マイコンチップPIC16F819 10kHz〜50MHz Signal Generator & SCAN計のプログラム済みのPICチップ（下の付属部品を含む）です。
出力特性(参考値)；
0〜10kHz(+13dBm)〜10MHz(+12dBm)〜20MHz(+8dBm)〜30MHz(+4dBm)〜40MHz(0dBm)〜50MHｚ(-6dBm)。

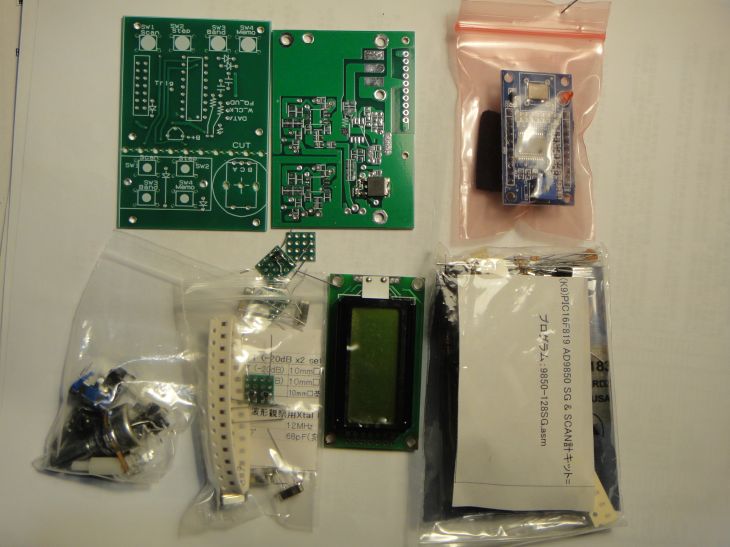

上記(K9)のPIC16F819ﾌﾟﾛｸﾞﾗﾑ済みｘ1個に 左図の写真のプリント基板等の部品が付属します。
基板は、ハンドメイクではなく、中国業者に発注したPCB基板に変更しました。
・基板(SG本体) 68ｘ49ｍｍ。
・基板(PIC16F819制御部）72x50ｍｍ。
・この写真には映っていませんが、◇デジタル３Digits AD8307 dBm計=ﾌﾟﾛｸﾞﾗﾑ呼称(K2)mV07Wキット、これも本キット内部品に含みます。
・基板外に取り付ける 50ΩＡＴＴ(-10dB)x1個、 ATT(-20dB)x2個、12MHz クリスタルフィルター製作用 Xtalx7個も含みます（ATTは、左の写真の16ホール小基板ーﾁｯﾌﾟ抵抗は半田付け済）。
・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。

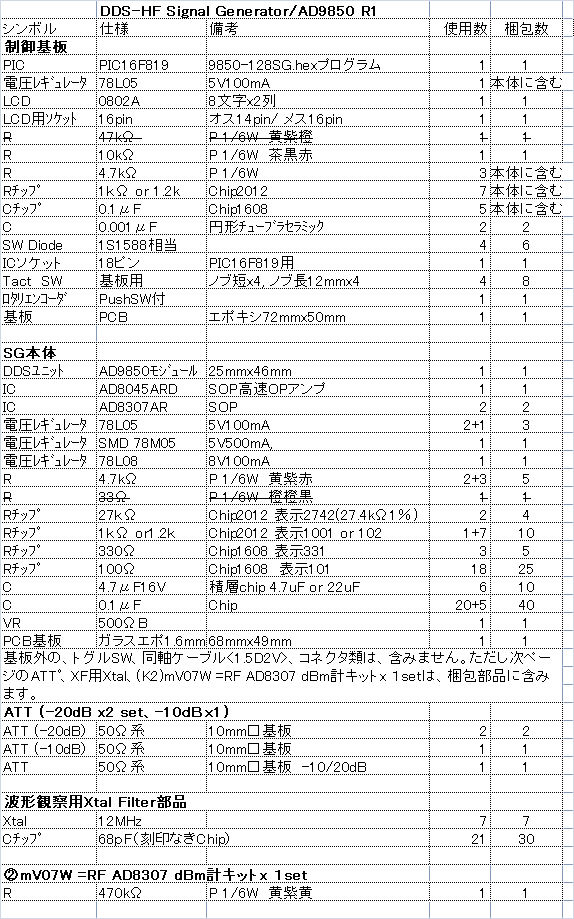

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇AD9850 SG & SCAN計の 製作マニュアル(R1)のダウンロード
◇製作記事へ。
左の写真が、バラック完成基板です。
10.000MHz で 終端50Ω、+10.2dBm出力です。
上部の 6PトグルＳＷx3個+BNCコネクタは、出力側へ追加する 0〜-50dBステップATTです（トグルＳＷ、BNCコネクタはキットに含みません）。
電源投入で、LCD（８文字ｘ２列）に、100k 10.000.000 ＜Step=100kHz, 出力=10MHz＞ が表示されれば正常です。表示されないときは、誤配線があります。
・電源投入は、制御基板(PIC16F819)とSG本体(AD9850)は、同時としてください。少なくともPICへ投入する前に、AD9850がアクティブとなっているようにしてください（逆にするとAD9850が破損することがあります）
制御部は、組み込みケースに合わせて、この写真のように 制御ボタン部、LCD表示部を 必要に応じて分割してください。
（この写真は、ハンドメークのプロトタイプ基板です）
