●(OPTION-9)HF リニアアンプ10W基板キットの頒布

HF帯リニアアンプ（10/16W）のキットです。

RD16HHF1x2 Push-Pull 1段リニアでは、1W ⇒10/16W アンプ。
RD00HVS1x2Push-Pull+ RD16HHF1x2 Push-Pull 2段リニアでは、10mW ⇒10/16W アンプ。

●頒布キットの付属部品　

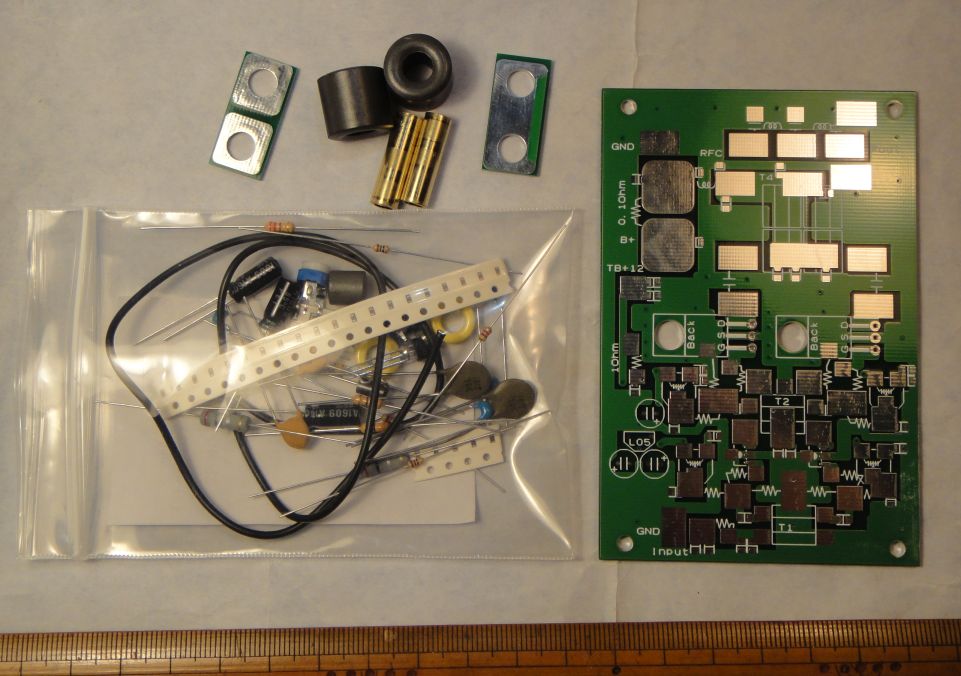

左図の写真のプリント基板等の部品が付属します。
・基板(本体)　67ｘ100ｍｍx1.6t。

・プリント基板パターンは、2段アンプの組込が可能ですが、RD00段を省略すると1段アンプとなります。　

・1段アンプをベースにした部品を梱包してますが、部品には、FET、ヒートシンクを含みません。
2段目FETとして　RD16HHF1、RD15HVF1、RD06HHF1の組込が可能です。希望出力に合わせて、適宜準備ください。　試作例では、RD16HHF1を使用しました。

電源投入前に、FETには、別途準備のヒートシンク（3.1℃/W以上の放熱面積）を必ず取り付けてください。

2021.04.27 追記

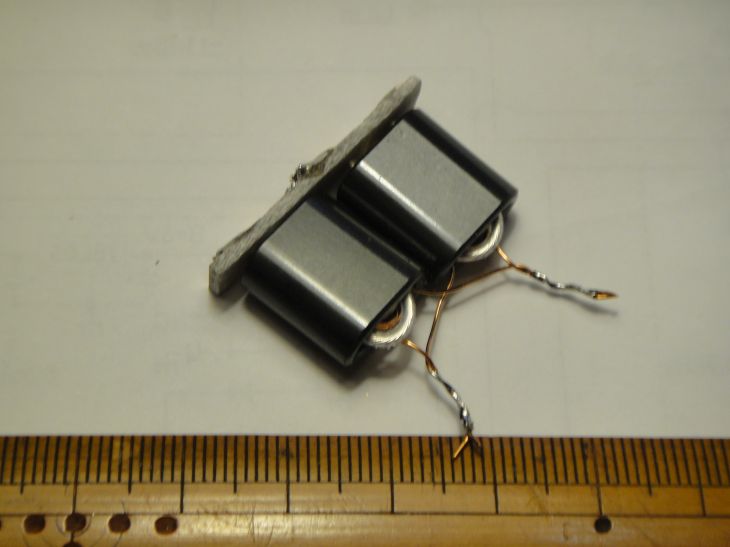

上図のコア材が払底したため　BN-43-202材x2個の　伝送トランスとしました。　

・BN-43-202 ｘ2個、UEWφ0.5ｘ40cm、一次コイル用テフロン線を含みます。
・基板付きのLPF用も50MHzで使用できるように　fc＝60MHzとし、コンデンサもシルバードマイカとしました。そのため頒布代金も少し値上げしました。

2021.07.08 追記

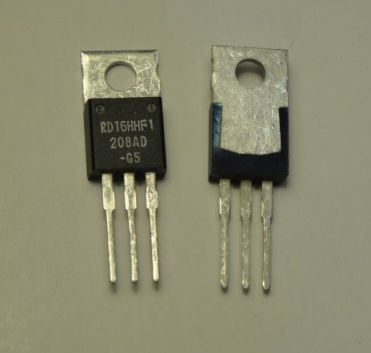

キットには、終段FETを含みませんが、RD16HHF1x2個をご希望の方には、追加800円で付属させます。

OPTION-9キットお問い合わせ時に、「RD16HHF1x2希望」とご用命ください。

なお、Amazon、AliExpress、Ebayサイトのshopには、使い物にならないRD16HHF1の偽造品が出回っているのでご注意ください。

2023.07.16 追記

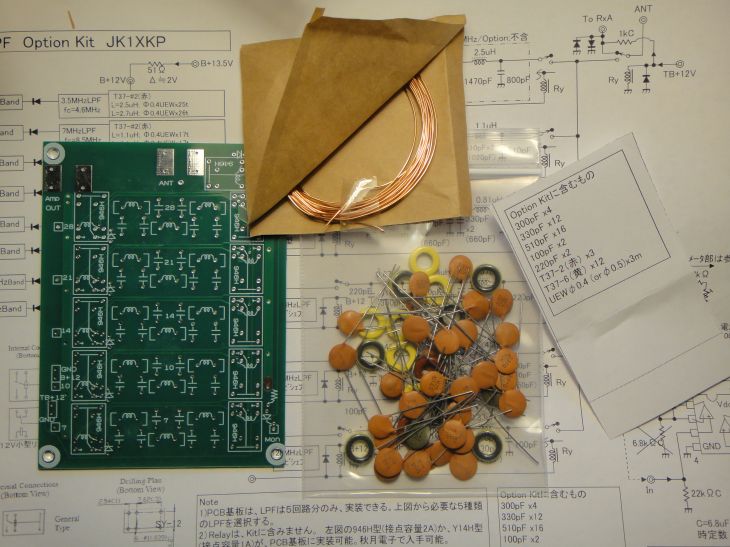

KP6Dキットには、このLPF基板は付属していますが、このリニアアンプを単独でお求めに方用にLPF基板を準備しました。

このLPF基板をご希望の方には、追加200円で付属させます。

OPTION-9キットお問い合わせ時に、「LPF基板を希望」とご用命ください。

基板サイズは、100x75mm x1.6mmt。
部品は含みません。リレーは、秋月の946Hをご使用ください。

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、細めのやに入り半田、ピンセット、虫メガネが不可欠です。

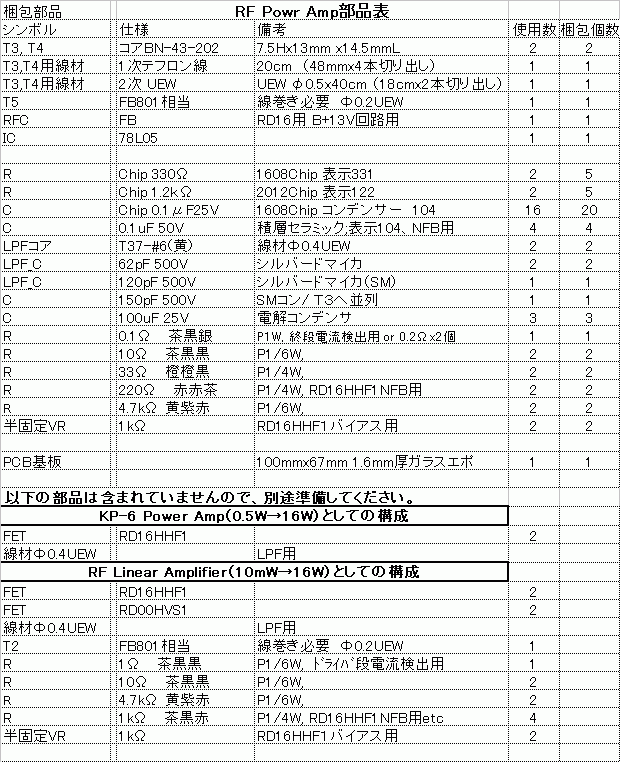

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇コアBN202材　(OPTION-9)HF リニアアンプ基板キット製作マニュアルのダウンロード

 ◇旧(OPTION-9)HF リニアアンプ基板キット製作マニュアルのダウンロード

 ◇製作記事へ。 BN202材は、◇BN202材アンプ製作記事へ。

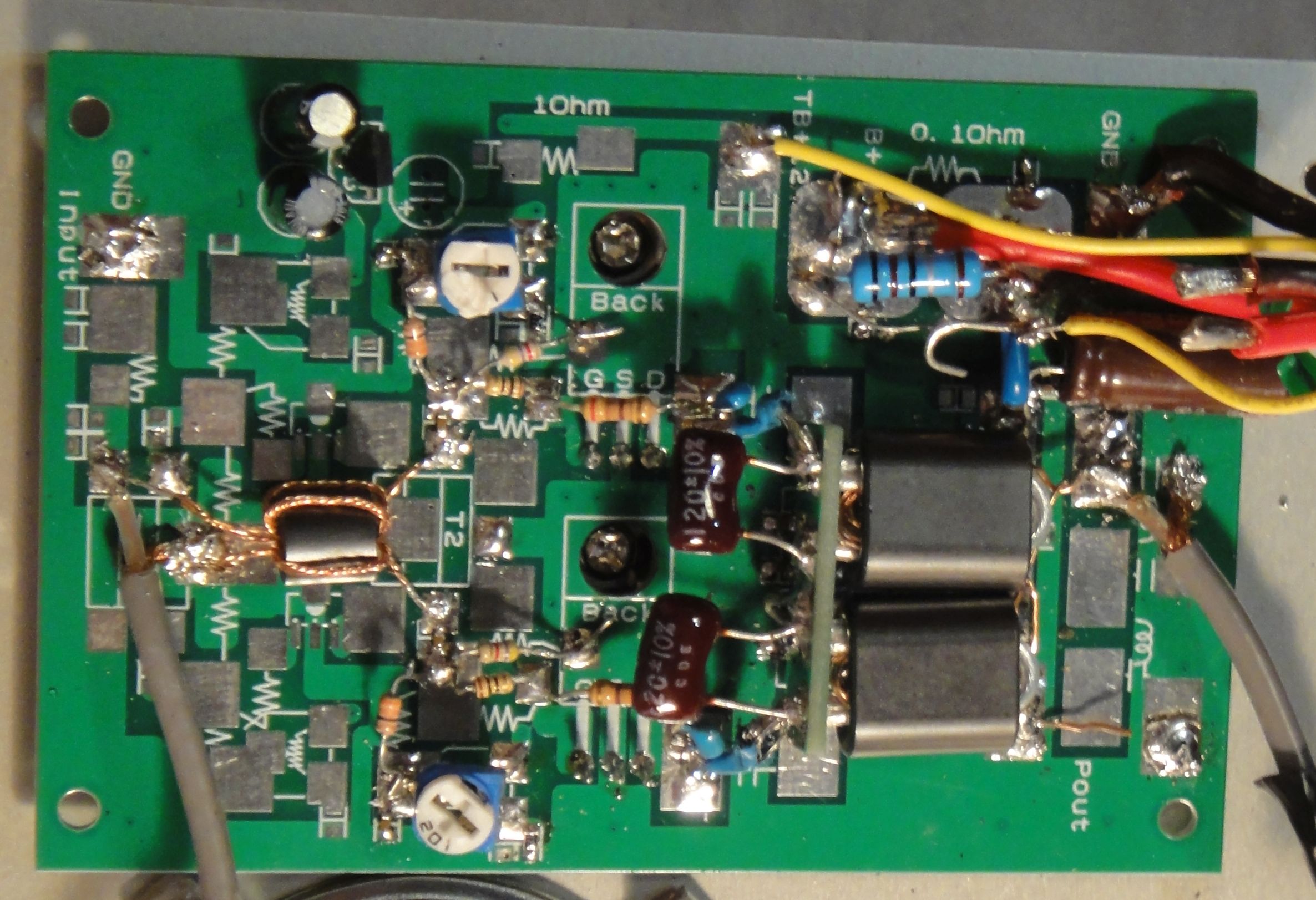

下の写真が、完成基板です。　左；1段Amp　右；2段Amp 左下；BN202材終段コア
