■   (OPTION-16)LCD SG12864 低速オッシロ基板　頒布  ■

UP dated 2023.06.12

●頒布キット(OPTION-16)　SG12864 低速オッシロ　

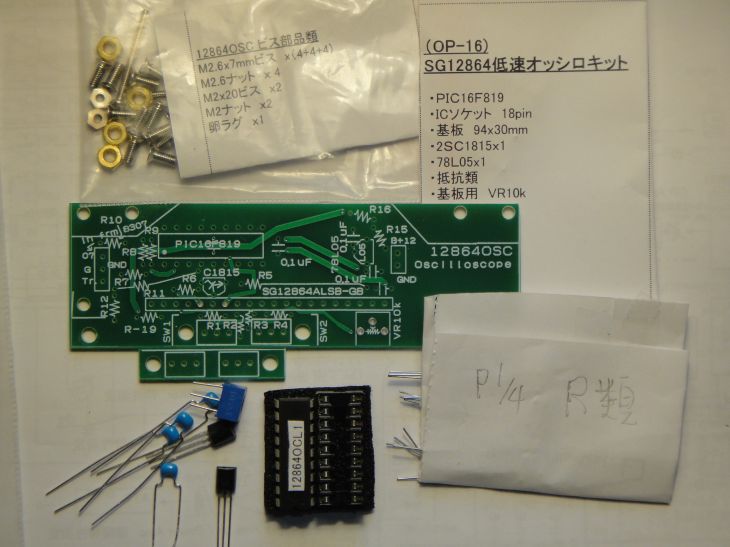

左図の写真のプリント基板等の部品が付属します。
詳細は、製作マニュアル(リンク先)を参照ください。

　抵抗、コンデンサ、等1式を含む。

・基板(本体)　94ｘ30ｍｍ。

キャラクタLCD　SG12864AL(秋月P-02159)
は含まず。

・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセット、虫メガネが不可欠です。

・下マニュアル記載の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード　および製作過程写真を参照ください。　
◇ (K18)Si5351 VFOの 製作マニュアルのダウンロード

◇製作記事へ。

左の写真が、完成状態です。
