●PIC16F819 /818 デジタル３Digits電圧計/電力計/数字表示器等 ﾌﾟﾛｸﾞﾗﾑ済みの頒布
マイコンチップPIC16F819/818電圧計、電力計、等のプログラム済みのPICチップ（下の付属部品を含む）をご希望の方に 頒布します。
PIC以外に同梱包されている基板、部品は共通です。PIC16F819/818のプログラムが異なるだけです。
以下の「●付属部品」の項 に記載されている3桁表示部の部品のみで それ以外のAD8307,LM328、LM35等のセンサー部品は含みません。
・PICへの書き込みﾌﾟﾛｸﾞﾗﾑは、以下のキット番号(K_No.)、および名称を指定して下さい。
□ 例えば「(K3)mVmW =RF 抵抗負荷mW電力計 ｘ1個」のように。
(K1) mVAD =デジタル３Digits電圧計 ◇製作記事へ
(K2) mV07W =RF AD8307 dBm計 ◇製作記事へ
(K3) mVmW =RF 抵抗負荷mW電力計 ◇製作記事へ
(K4) mVtemp =LM35DZ温度計 ファン制御付 ◇製作記事へ
(K5) mVtime=PIC16F819 ストップウォッチ ◇製作記事へ
(K6) mVswr =SWR Monitor ◇製作記事へ
●頒布キットK1、K2、K3、K4、K5、K6；●付属部品

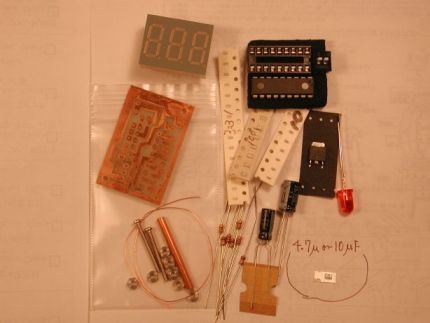

上記キットK1、K2、K3、K4、K5、K6のPIC16F819/818ﾌﾟﾛｸﾞﾗﾑ済みｘ1個に 左図の写真のプリント基板等の部品が付属します。
・基板サイズ 40ｍｍｘ26ｍｍ。
・プリント基板は、時間の余裕のあるときに、アマチュアが製作したものです。シルク印刷はありません。またパターン面の荒れもあります。
・注意は、していますが、穴あけ忘れがある場合もありますのでその場合は、ご容赦ください。
・部品には、2012、1608のチップ部品を多用しています。
製作には、先細の30W程度の半田こて、ピンセットが不可欠です。

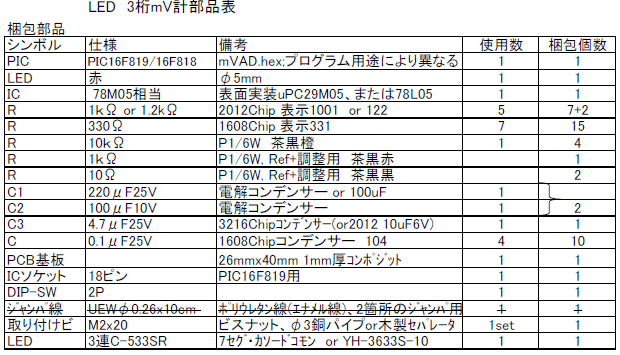

・下表の部品を含みます。製作マニュアルは付属しませんので、以下PDFファイルをダウンロード および製作過程写真を参照ください。
◇製作マニュアルのダウンロード
◇製作マニュアルR2(2024.01.15)のダウンロード
◇製作過程の写真
上記は、基本のデジタル３Digits電圧計の部品のみです。 それ以外の AD8307 dBm計、LM358 mW計等を構成するときの部品は含みませんので、別途ご準備ください。
●OPTION キット
OPTION-１ わけあり基板キット・・頒布価格は、上記キットと同じ価格です。・・数量限定
製作、機能に問題はありませんが、プリント基板のパターンの一部が虫食い状となっています。捨てるのも もったいないので2枚をセットにした”わけあり” としています。・このわけあり、基板ｘ2枚キットをご希望の方は、上記((「(キットNo.)番号、および名称」+OPTION-1わけあり ))と記載ください。

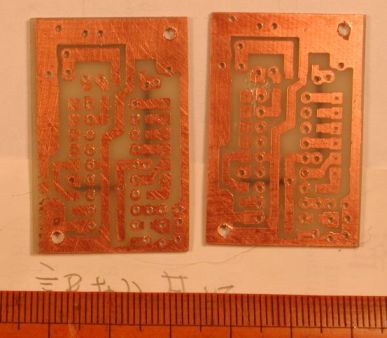

◇◇左は、その基板のパターン面状態です。
基板以外の部品は １セット分のみですので ２枚目の部品はご自分で準備ください◇◇
